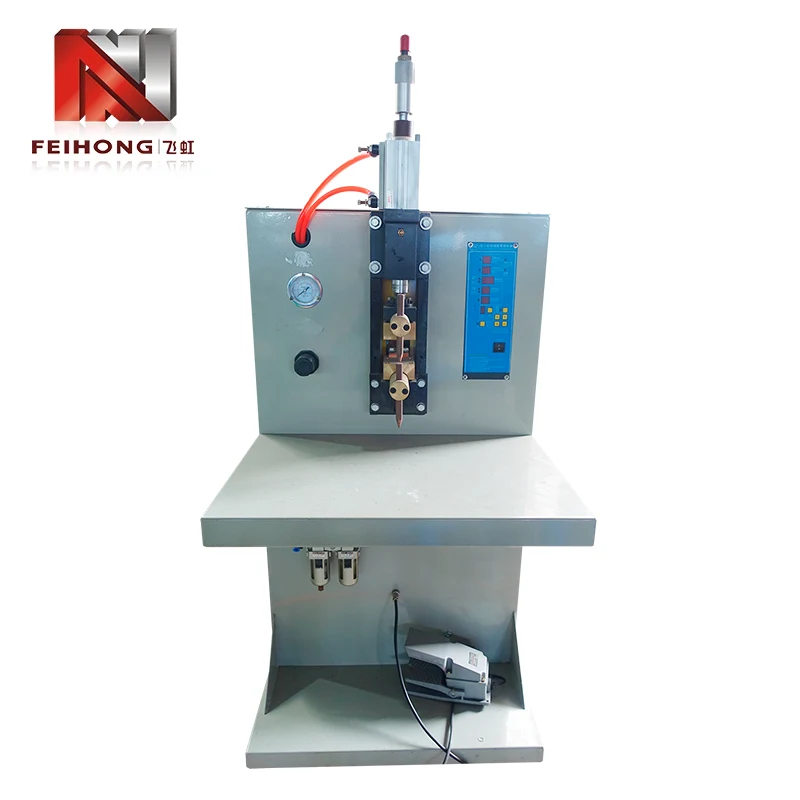

Kondenzátor kisütési energia tároló ponthegesztő

A Feihong kondenzátorkisütéses energiatároló ponthegesztőjét kifejezetten elektromos fűtőcsövek gyártására tervezték, ahol az ellenálláshuzalt biztonságosan össze kell kötni az ólomoszlopokkal és a kapocsfülekkel. A teljes fűtőcsöves gyártósorok vezető szállítójaként a Feihong integrálja ezt a hegesztőállomást más központi berendezésekkel. A gép háromfázisú 380 V-ról, háromfázisú 220 V-ról vagy egyfázisú 220 V-ról működik, 2KVA névleges teljesítménnyel és 0-435 V-ig állítható kondenzátorfeszültség-tartománnyal. Kondenzátorkisülési elve tárolja az energiát, és szabályozott impulzussal szabadítja fel, erős metallurgiai kötéseket hozva létre minimális hőhatású zónákkal. A műszakonkénti 30 000 darab bizonyítottan teljesítőképességével ez a hegesztőgép nagy mennyiségű teljesítményt biztosít, miközben megőrzi a konzisztens hézagminőséget.

Maghegesztési elv

A kondenzátorkisütéses energiatároló ponthegesztő bevált elven működik, amely megkülönbözteti a hagyományos AC vagy DC ellenállás-hegesztőktől. A folyamatos áramáramlás helyett egy kondenzátortelepet tölt fel egy előre beállított feszültségre, majd ezredmásodperc alatt kisüti a tárolt energiát a hegesztőelektródákon keresztül. Ez a megközelítés számos külön előnyt kínál.

• 1. Azonnali energiafelszabadulás:a kondenzátortelep nagy áramerősségű (akár több ezer amperes) impulzust ad le a ciklus töredékében, koncentrált hőt hozva létre az érintkezési ponton a gyors fúzió érdekében.
• 2. Az energia és az idő független szabályozása:A feszültségbeállítások (0-435 V) közvetlenül szabályozzák a tárolt energiát, míg a kisülési időtartamot a kondenzátor karakterisztikája rögzíti, kiküszöbölve a bonyolult időzítési beállításokat.
• 3. Csökkentett hőleadás:mivel az impulzus rendkívül rövid, a környező anyag hideg marad, megakadályozva az ellenálláshuzal és az ólomoszlopok oxidációját vagy lágyulását.
• 4. Konzisztens hegesztési rög képződés:minden kisülés azonos energiát ad le, biztosítva, hogy minden hegesztési varrat azonos behatolási mélységgel és szilárdsággal rendelkezzen, függetlenül a kezelő képességeitől.

Ez az elv különösen alkalmassá teszi a hegesztőt fűtőcsövek gyártására, ahol a hegesztési varrat konzisztenciája közvetlenül befolyásolja a végtermék elektromos ellenállását és élettartamát.

Teljesítmény összehasonlítása hagyományos hegesztőkkel

Ha a hegesztőgépet a hagyományos alternatívákkal hasonlítjuk össze, számos kulcsfontosságú teljesítménymutató kiemeli a hegesztőgépet. A következő táblázat összehasonlítja ezt a gépet a hasonló alkalmazásokban használt tipikus AC és DC ellenállású hegesztőkkel.

Ez az összehasonlítás azt bizonyítja, hogy a kondenzátorkisütéses energiatároló ponthegesztő a pontosság, a hatékonyság és a megbízhatóság egyedülálló egyensúlyát kínálja, így a fűtőcső-gyártók előnyben részesített választása, akiknek állandó hézagminőségre van szükségük a hosszú gyártási folyamatok során.

Alkalmazási forgatókönyvek

A hegesztőgépet széles körben alkalmazzák az elektromos fűtőcsövek gyártásában, de sokoldalúsága más fémillesztési feladatokra is kiterjed. A Feihong® úgy tervezte ezt a gépet, hogy alkalmazkodjon a különféle munkadarabokhoz, miközben megőrzi alapvető előnyeit.

• 1. Ellenállás huzal az ólomrúdhoz:az elsődleges alkalmazás, amely kis ellenállású csatlakozásokat biztosít a vízmelegítőkben, sütőkben és ipari kemencékben használt fűtőelemekhez.
• 2. Vezetőoszlop a terminálfülhez:nélkülözhetetlen a sorkapcsok összeszereléséhez, ahol a mechanikai szilárdság és az elektromos vezetőképesség kritikus.
• 3. Vékony átmérőjű fémlemez hegesztés:1,5 mm vastagságú konzolokhoz, pajzsokhoz és szenzorrögzítésekhez alkalmas, csökkentett feszültségbeállításokkal.
• 4. Kis alkatrészek tapadóhegesztése:Ideiglenes rögzítésre vagy előszerelésre használható az autó- és készülékgyártásban.

Ezek a forgatókönyvek abból a szempontból előnyösek, hogy a hegesztő precíz, ismételhető impulzust képes leadni, ami minimálisra csökkenti a hőtorzulást, ami gyakori probléma a folyamatos áramú hegesztési módszereknél.

Minőségbiztosítás és gyári tesztelés

A Feihong® 1992 óta gyárt fűtőcsöves berendezéseket, hat dedikált műhelyt működtetve a megmunkálás, az elektromos összeszerelés, a tesztelés és a logisztika területén. Minden hegesztő szigorú minőségellenőrzésen megy keresztül, hogy megbizonyosodjon arról, hogy megfelel a folyamatos gyártás követelményeinek.

• 1. Alkatrészek nyomon követhetősége:az összes kondenzátort, pneumatikus szelepet és transzformátort minősített beszállítóktól szerezzük be, és érkezéskor ellenőrizzük.
• 2. Összeszerelési folyamat vezérlése:minden gépet tapasztalt technikusok készítenek szabványos munkautasítások alapján, minden egyes szakaszon közbenső ellenőrzéssel.
• 3. 24 órás beégési teszt:szállítás előtt minden egység folyamatos hegesztési ciklust futtat szimulált gyártási terhelésekkel, hogy ellenőrizze a stabilitást és a hegesztési konzisztenciát.
• 4. Kalibrációs tanúsítvány:minden géphez tartozik egy tesztjelentés, amely bemutatja a kondenzátor tényleges feszültségének pontosságát, az elektróda erejét és a ciklusidőt.

Ez az átfogó minőségbiztosítási rendszer biztosítja, hogy a Feihong® gyárat elhagyó minden hegesztő az első naptól kezdve megbízhatóan működjön, minimális üzembe helyezési erőfeszítéssel.

Testreszabás és értékesítés utáni támogatás

A Feihong® tisztában van azzal, hogy minden gyártósornak egyedi követelményei vannak. A kondenzátorkisütéses energiatároló ponthegesztő számára számos testreszabási lehetőséget és egy robusztus értékesítés utáni csomagot kínálunk a műveletek zökkenőmentes működéséhez.

• 1. Elektróda kialakítása:egyedi elektródaformákat és anyagokat tudunk gyártani a munkadarab geometriája és hegesztési specifikációi alapján.
• 2. Feszültségtartomány beállítása:kérésre a kondenzátortelep a szabványos 0-435 V tartományon kívüli speciális feszültségigényekre hangolható.
• 3. Telepítés és oktatás:helyszíni felügyeletet és kezelői képzést biztosítunk, valamint részletes videós útmutatókat és kézikönyveket.
• 4. Alkatrészek elérhetősége:helyi leltárt vezetünk az elektródákról, tömítésekről, kondenzátorokról és vezérlőkártyákról az állásidő minimalizálása érdekében.
• 5. Garancia:12 hónapos fedezet minden elektromos és mechanikai alkatrészre (kivéve a fogyóeszközöket).

A Feihong® több évtizedes tapasztalatával és az ügyfélszolgálat iránti elkötelezettségével hosszú távú partnerként számíthat ránk hegesztési igényeiben.

Gyakran Ismételt Kérdések

K: Mekkora a hegeszthető anyag maximális vastagsága?
V: A gépet elsősorban hegesztési ellenállású huzalokhoz (2,5 mm átmérőig) és vékony fémlemezekhez 1,5 mm-ig tervezték. Vastagabb anyagok esetén javasoljuk, hogy konzultáljon mérnöki csapatunkkal, hogy értékelje a megvalósíthatóságot a módosított elektródaerő- és feszültségbeállításokkal.

K: Használható-e a hegesztő nem fűtőcsöves alkalmazásokhoz?
V: Igen, a kondenzátor kisülési elve jól működik minden kis részek ellenállásos hegesztésénél, ahol szabályozott hőbevitelre van szükség. Sok vásárló használja az akkumulátor fülhegesztésére, az érzékelő rögzítésére és az elektronikus alkatrészek összeszerelésére.

K: Mennyi ideig tart a kondenzátor újratöltése a hegesztések között?
V: A töltési ciklus jellemzően 0,8-1,2 másodperc, ami 8 órás műszakonként 30 000 hegesztési névleges teljesítményt tesz lehetővé. A tényleges töltési idő a beállított feszültségtől és a bemeneti áram minőségétől függ.

K: A Feihong® biztosít tartalék kondenzátorokat, és mennyibe kerülnek?
V: Igen, raktárunk van cserekondenzátor bankokkal. Az árak a teljesítménytől és a névleges feszültségtől függően változnak. Kérjük, forduljon értékesítési csapatunkhoz, hogy aktuális árajánlatot kérjen a gépe sorozatszáma alapján.

K: Milyen karbantartásra van szükség naponta?
V: A napi karbantartás magában foglalja az elektródák tisztítását, a pneumatikus légnyomás ellenőrzését, valamint a kábelek és csatlakozások szemrevételezését. A heti karbantartás magában foglalja a mozgó alkatrészek kenését és a kondenzátorkapcsok tömítettségének ellenőrzését. A részletes karbantartási ütemtervet a használati útmutató tartalmazza.
