Energiatároló ellenállás ponthegesztőgép

A Feihong® egy beépített energiatároló-ellenállású ponthegesztőgép-gyár, amely bemutatja az FH-149A-t, egy pneumatikus meghajtású kondenzátor-kisülési ellenállás-hegesztőgépet, amelyet kifejezetten az elektromos fűtőcsövek gyártásának speciális csatlakozási követelményeire terveztek. A Zhaoqing Feihong Machinery & Electrical Co., Ltd. által gyártott vállalat – egy 1992-ben alapított vállalat, amely évtizedek óta elkötelezett a fűtőcső-berendezések komplett megoldásai iránt – ez a gép az ellenálláshuzal és az ólomoszlopok, valamint a fűtőelem-összeállítást meghatározó vezetékoszlopok és kapocsfülek közötti alapvető hegesztési feladatokat végzi.

A gép bemutatása

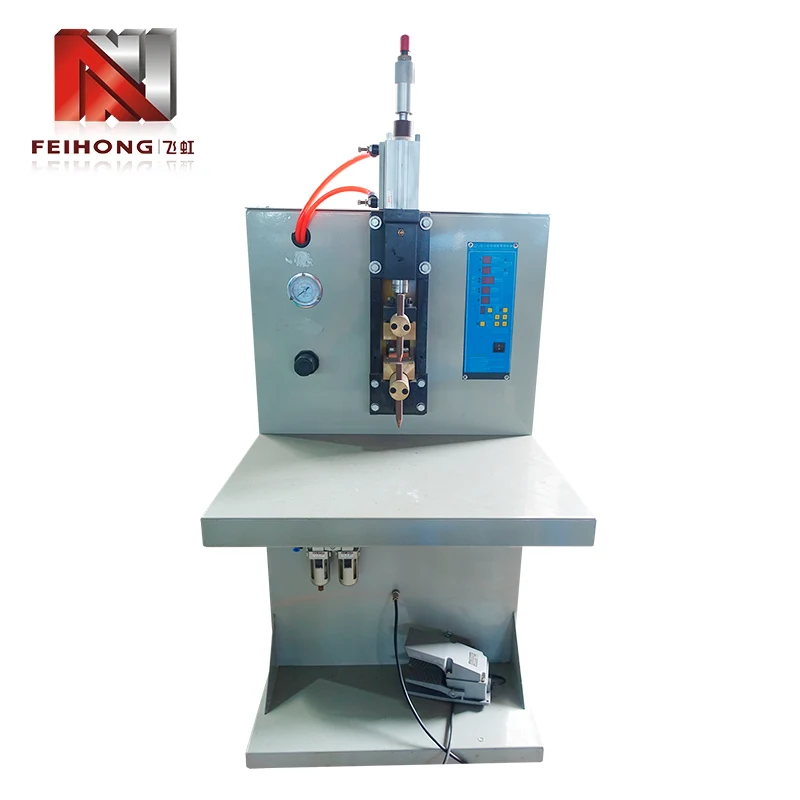

Az FH-149A az ellenállás-ponthegesztő családba tartozik, de olyan energiatároló architektúrát alkalmaz, amely eltér a szabványos AC ellenállás-hegesztőkétől. Ahelyett, hogy hegesztés közben folyamatos áramot venne fel közvetlenül a hálózatról, a gép először egy belső kondenzátortelepet tölt fel egy előre kiválasztott feszültségszintre, majd a tárolt energiát egyetlen, gyors impulzussal szabadítja fel a hegesztőelektródákon keresztül.

Ez az energiatárolási megközelítés számos előnnyel jár az ellenálláshegesztésben. A rövid, nagyenergiájú impulzus koncentrált hőzónát hoz létre a hegesztési felületen, gyorsan szilárd hegesztési rögöt képezve, miközben korlátozza a környező alapanyagra terjedő hőt. A fűtőelemekben gyakran előforduló vékony ellenállású huzalok és kis átmérőjű ólomoszlopok esetében ez a szabályozott hőbevitel segít megelőzni a túlmelegedést vagy az átégést, amely hosszabb időtartamú hegesztési módszereknél előfordulhat.

A pneumatikus működtetés kezeli az elektróda mozgását és az erőkifejtést, biztosítva, hogy a lefelé irányuló nyomás stabil maradjon hegesztésről varratra. Az állandó elektródaerő kritikus paraméter az ellenállás-ponthegesztés minőségében, mivel közvetlenül befolyásolja az érintkezési ellenállást, a hőtermelést és a végső rögképződést.

Alapvető jellemzők

Az energiatároló ellenállású ponthegesztőgép olyan tervezési jellemzőket tartalmaz, amelyek a fűtőcső-gyártási környezetek igényeihez igazodnak:

1. Kondenzátor kisütési technológia:A tárolt energiaszállítás stabil, megismételhető hegesztőáramot biztosít, függetlenül a hálózati feszültség ingadozásától, így egyenletes eredményeket biztosít a hosszabb gyártási ciklusokon keresztül.

2. Állítható energiakimenet:A kondenzátor töltési feszültsége 0 és 435 V között folyamatosan változtatható, így a kezelők precízen szabályozhatják a hegesztési energiát, hogy megfeleljenek a különböző huzalméreteknek és vezetékoszlop méreteknek.

3. Pneumatikus hajtásrendszer:A pneumatikusan vezérelt elektródák egyenletes nyomást biztosítanak minden hegesztési ciklusban, csökkentve a kezelő fáradtságát és kiküszöbölve a kézi hegesztési beállításoknál a kézi nyomás ingadozását.

4. Többfeszültségű kompatibilitás:Konfigurálható háromfázisú 380 V-os, háromfázisú 220 V-os vagy egyfázisú 220 V-os bemeneti tápellátásra, hogy megfeleljen a különböző globális régiókban található gyártólétesítmények elektromos infrastruktúrájának.

5. Egyszerű működés:Az intuitív vezérlés és az egyszerű működési elv azt jelenti, hogy a gyártósorok kezelőinek minimális képzésre van szükségük, ami elősegíti a gyorsabb telepítést az új vagy bővülő gyártólétesítményekben.

Teljesítményparaméterek

Az alábbiakban az FH-149A ellenállásponthegesztő rendszer legfontosabb műszaki jellemzői találhatók, amelyek mindegyike a hivatalos Feihong berendezés dokumentációjából származik:

2 KVA névleges teljesítménnyel a gép viszonylag alacsony hálózati igény mellett működik, miközben továbbra is biztosítja a minőségi ponthegesztéshez szükséges nagy pillanatnyi áramot – ez a kapacitív energiatároló hegesztőrendszerek jellemző előnye.

Hegesztési alkalmazások

Az Energy Storage Resistance Spot Welding Machine a fűtőcsövek gyártási munkafolyamatán belül az összekapcsolási műveletek összpontosított sorozatát szolgálja, amelyek mindegyike a kész fűtőelem-összeszerelés kritikus lépését jelenti.

Ellenállás huzal az ólomoszlop illesztéseihez

Minden elektromos fűtőcső belsejében egy tekercses vagy egyenes ellenállású vezeték hőt termel, amikor elektromos áram halad át rajta. Ennek az ellenálláshuzalnak biztonságosan csatlakoznia kell a vezetékoszlopokhoz (más néven vezetékrudakhoz), amelyek áramot vezetnek a külső kapcsokról a fűtőelembe. Az FH-149A erős, kis ellenállású hegesztett kötéseket hoz létre ezen alkatrészek között, biztosítva a hatékony erőátvitelt és a kész fűtőcső hosszú élettartamát.

Vezető posta a végsaruk illesztéseihez

A fűtőcső külső végein vezetékoszlopok csatlakoznak a kapocssarukhoz – azokhoz a csatlakozási pontokhoz, ahol a fűtőelem érintkezik a külső elektromos vezetékekkel. A megbízható hegesztés ezen a csomóponton elengedhetetlen a laza csatlakozások, a túlzott ellenállás és a túlmelegedés elkerüléséhez a valós működés során. A gép ehhez az alkalmazáshoz is konzisztens, mechanikailag robusztus varratokat készít.

Iparági hatály

Az ezen berendezések támogatásával gyártott fűtőcsövek ipari és polgári piacokat egyaránt szolgálnak. Az ipari alkalmazások nagy hangsúlyt fektetnek a kábelfűtési rendszerekre, míg a polgári alkalmazások a háztartási elektromos készülékekre és a napi használatú fűtőtermékekre vonatkoznak. A Feihong berendezések a fűtőelem-piac mindkét szegmensét kiszolgáló gyártókat támogatják.

Gyártási képesség

A Feihong vertikálisan integrált gyártási tevékenységet tart fenn Zhaoqingban, Guangdong tartományban, Kínában. A gyár hat különálló műhelyterülettel rendelkezik, amelyek együttesen lefedik a berendezésgyártás minden szakaszát, a kezdeti nyersanyag-előkészítéstől az összeszerelt gépek végső teszteléséig.

1. Nyersanyagvágó műhely:Fém alapanyagokat és alkatrészeket készít elő a későbbi megmunkáláshoz és gyártáshoz.

2. Megmunkáló központ:A hegesztőgépekben és egyéb fűtőcső-berendezésekben használt kritikus mechanikai alkatrészek precíziós megmunkálását végzi.

3. Formagyártó műhely:Házon belül gyárt egyedi szerszámokat, matricákat és rögzítéseket, hogy támogassa mind a szabványos, mind a speciális berendezések összeállítását.

4. Portöltő mozdony szoba:Dedikált összeszerelési és tesztelési terület a fűtőcsövek gyártósorain használt portöltő berendezésekhez.

5. Csőzsugorító mozdony szoba:Speciális munkaterület csőzsugorító gépek gyártásához és kalibrálásához.

6. Gépszerelő műhely:Az elkészült gépek végső összeszerelése, elektromos vezetékezése, funkcionális tesztelése és minőségellenőrzése a szállítás előtt.

Minőségbiztosítás

A Feihong a minőség-első megközelítést alkalmazza minden berendezésgyártási tevékenységében. A vállalat az integritáson alapuló működésre és a megbízható berendezések teljesítményére építette hírnevét, így kivívta a bizalmat a fűtőcsövek gyártóitól, akik az állandó gyártási eredményekre támaszkodnak.

Mivel a Feihong kizárólag az elektromos fűtőcsövek gyártóberendezéseire szakosodott – nem pedig általános ipari gépek gyártására –, a mérnökcsapat mély, alkalmazás-specifikus szakértelemmel rendelkezik. Az FH-149A-val kapcsolatos minden tervezési döntést a valós fűtőcsövek gyártási követelményei alapján értékelnek, így olyan gépet kapunk, amely szorosan igazodik a tényleges gyári igényekhez, nem pedig az elméleti hegesztési specifikációkhoz.

Az ügyfelek szívesen látják és bátorítják, hogy látogassanak el a Feihong gyárba, hogy ellenőrizzék a berendezéseket, áttekintsék a gyártási folyamatokat, és közvetlenül a mérnöki csapattal megvitassák a műszaki részleteket. A közvetlen gyári elkötelezettség segít a vevőknek ellenőrizni az építési minőséget, és megbizonyosodni arról, hogy a berendezés megfelel a gyártási követelményeiknek a megrendelés feladása előtt.

A szabványos modelleken túl a Feihong bizonyított múlttal rendelkezik a speciális szerkezetű, egyedi fűtőcső-berendezések kutatásában és fejlesztésében, hogy megfeleljen az egyéni vásárlói igényeknek. A korábbi egyedi projektek közé tartoznak az ipari fűtőcső-berendezések, a polgári fűtőcső-berendezések, a melegcsatornás fűtőcső-berendezések, valamint a légi és katonai gépek alkalmazására szolgáló fűtőcső-berendezések.

Gyakori kérdések

K: Milyen típusú hegesztést végez az FH-149A?

V: Az FH-149A energiatároló ellenállású ponthegesztést végez, más néven kondenzátorkisülési ponthegesztést. A kondenzátorok tárolt elektromos energiáját használja fel egy rövid, nagyáramú impulzus létrehozására, amely hegesztett rögöt hoz létre két fémfelület között az elektródák érintkezési pontjainál.

K: Alkalmas ez a gép az ellenálláshuzalon és az ólomoszlopokon kívül más anyagok hegesztésére?

V: Az FH-149A-t kifejezetten két elsődleges hegesztési műveletre tervezték és konfigurálták a fűtőcsövek gyártásában: az ellenálláshuzal és az ólomoszlop közötti hegesztés, valamint a vezetőoszlop és a kapocssaru hegesztése. Egyéb hegesztési alkalmazások esetén javasoljuk, hogy a Feihonggal beszélje meg egyedi igényeit a berendezés alkalmasságának értékelése érdekében.

K: Hogyan biztosítható a hegesztési szilárdság és a minőség?

V: A hegesztés minőségét két elsődleges beállítható paraméter szabályozza: a kondenzátor töltési feszültsége (0–435 V), amely meghatározza a hegesztésenként leadott teljes energiát, és a pneumatikus elektróda nyomása, amely szabályozza az érintkezési erőt. Ha megfelelően van beállítva az egyes összeillesztett anyagokhoz, a gép egyenletes, megismételhető hegesztési varratokat készít a gyártás során.

K: Mi a várható termelési sebesség?

V: Normál üzemi körülmények között, tapasztalt kezelővel az FH-149A körülbelül 30 000 darabot tud feldolgozni egy 8 órás műszak alatt. A tényleges teljesítmény olyan tényezőktől függ, mint a munkadarab összetettsége, a kezelő képzettségi szintje és az anyag-előkészítés hatékonysága.

K: A gép illeszthető különböző gyári energiarendszerekhez?

V: Igen, az FH-149A többféle bemeneti feszültség konfigurációt támogat: háromfázisú 380 V, háromfázisú 220 V és egyfázisú 220 V. Ez lehetővé teszi a telepítést a különböző országokban eltérő elektromos ellátási szabványokkal rendelkező gyártó létesítményekben.

K: Meglátogathatom a Feihong gyárat rendelés előtt?

V: Természetesen. A Feihong üdvözli a leendő vásárlókat, hogy látogassanak meg Zhaoqingban, Guangdongban, Kínában. Látogatása során megtekintheti a kész berendezéseket, megfigyelheti a gyártási folyamatot mind a hat műhelyben, és megbeszélheti a műszaki specifikációkat közvetlenül mérnökeinkkel.

Záró megjegyzések

A Feihong FH-149A típusú energiatároló ellenállású ponthegesztőgépe egy erre a célra kialakított megoldás az elektromos fűtőcsövek gyártásában szükséges két kritikus ellenállás-hegesztési művelethez. A kondenzátorkisülési energiatárolási technológiát pneumatikus elektródavezérléssel kombinálva a gép egyenletes, kiváló minőségű hegesztési varratokat biztosít 8 órás műszakonként 30 000 darab névleges kapacitással. A hat speciális műhellyel és több mint 30 éves fűtőcső-berendezésekkel rendelkező gyártóüzem által támogatott Feihong megbízható berendezéseket biztosít a fűtőcső-gyártók számára, amelyeket mély alkalmazási ismeretek támogatnak. Akár új gyártósort szerel fel, akár régebbi hegesztőberendezést cserél, az FH-149A azt a teljesítményt, állíthatóságot és egyszerű működést kínálja, amelytől a fűtőelemgyártók számítanak.

Meghívjuk Önt, hogy vegye fel a kapcsolatot a Feihonggal részletes műszaki konzultációért, vagy gyárlátogatás és berendezésbemutató megszervezése érdekében.
