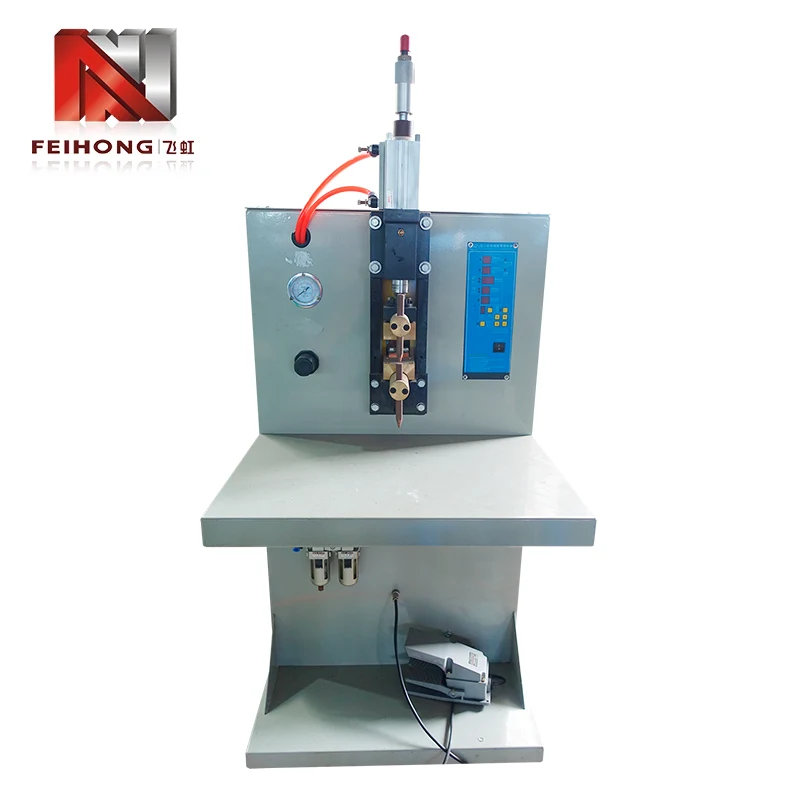

Energiatároló ponthegesztő ellenálláshuzalhoz

Termék pozicionálás

Az FH-149A sajátos rést foglal el a ponthegesztő berendezéseken belül: kifejezetten az elektromos fűtőelemek gyártásával kapcsolatos illesztési műveletekre tervezték, elsősorban az ellenálláshuzal-csatlakozásokra helyezve a hangsúlyt. Ellentétben az általános célú ponthegesztőkkel, amelyek a vékonyhuzalos alkalmazásokhoz alapos újrakonfigurálást igényelnek, ez a gép kalibrálva és készen áll a fűtőcsövek belsejében található pontos anyagkombinációkra – finom ellenállású fűtőhuzal, amely ólomoszlopokhoz vagy ólomrudakhoz van csatlakoztatva, és ólomoszlopok csatlakozósarukhoz.

Az energiatároló működési elve különösen alkalmas ellenálláshuzalos alkalmazásokhoz. Ahelyett, hogy hegesztés közben tartós áramot venne fel az elektromos hálózatból, a gép a belső kondenzátorokat egy beállított feszültségre tölti, és egyetlen, rövid impulzussal felszabadítja a tárolt energiát. A rövid impulzusidő a hegesztési felületen koncentrálja a hőt, szilárd rögöt képezve, mielőtt a hő továbbterjedhetne a huzalon, és károsítaná a fűtőelem szomszédos részeit.

A pneumatikus elektródaműködtetés az energiatároló rendszert egészíti ki azáltal, hogy minden hegesztési cikluson egyenletes, ismételhető lefelé irányuló erőt fejt ki. Az állandó nyomás különösen kritikus vékony ellenálláshuzal hegesztésénél, mivel az egyenetlen erőhatás inkonzisztens érintkezési ellenálláshoz és változó hegesztési minőséghez vezethet egyik darabról a másikra.

Hegesztési képességek

Az ellenálláshuzal energiatároló ponthegesztőjeként az FH-149A lefedi a fűtőcsövek összeszereléséhez szükséges két elsődleges összekapcsolási műveletet, valamint a gyártási hatékonyságot javító kiegészítő funkciókat:

1. Ellenállás huzal az ólomoszlop-hegesztéshez:Biztonságos, kis ellenállású elektromos kapcsolatokat hoz létre a fűtőelem vezetéke és a vezető vezetékoszlopok (ólomrudak) között, megbízható áramátvitelt és mechanikai szilárdságot biztosítva a csatlakozásnál.

2. Vezető posta a sorkapocs-hegesztéshez:Csatlakoztatja a külső vezetékoszlopokat a kapocssarukhoz, így a fűtőcső külső csatlakozófelületét képezi mechanikusan robusztus hegesztésekkel, amelyek ellenállnak a szerelési és üzemi igénybevételeknek.

3. Állítható energiabeállítások:A kondenzátor töltési feszültsége 0 és 435 V között van, és teljesen állítható, lehetővé téve a gyártó személyzet számára, hogy a hegesztési energiát az adott huzalátmérőhöz és vezetékoszlop méretéhez igazítsa az optimális eredmény érdekében.

4. Nagy volumenű áteresztőképesség:A névleges kapacitás eléri a 30 000 darabot 8 órás műszakonként, amely támogatja mind a közepes, mind a nagy mennyiségű fűtőcsövek gyártási ütemezését anélkül, hogy a gyártás szűk keresztmetszetévé válna.

5. Egyszerű kezelői felület:Az egyszerű vezérlés azt jelenti, hogy a sor dolgozói gyorsan betaníthatók, és a mindennapi működéshez nincs szükség speciális hegesztőtanúsítványra vagy haladó műszaki képzésre.

Műszaki adatok

A következő specifikációk az FH-149A pneumatikus energiatároló ponthegesztőgép hivatalos Feihong paraméterei:

A 2 KVA névleges teljesítmény az átlagos hálózati fogyasztást tükrözi, nem pedig a csúcshegesztőáramot, ami a kapacitív kisülési rendszerek jellemző előnye – nagy pillanatnyi hegesztési teljesítményt biztosítanak, miközben az átlagos létesítményterhelést viszonylag alacsonyan tartják.

Célhasználati esetek

Az FH-149A olyan fűtőcső-gyártókat szolgál ki, amelyek mind ipari, mind polgári végpiacra gyártanak elemeket, ahol az ellenálláshuzalt megbízhatóan kell csatlakoztatni a vezető csatlakozókhoz.

Ipari fűtőcső gyártás

Az ipari oldalon a fűtőcsöveket széles körben használják kábelfűtési rendszerekben és más ipari fűtési alkalmazásokban. Ezek a környezetek tartós, hosszú élettartamú fűtőelemeket igényelnek megbízható elektromos csatlakozásokkal, ami elengedhetetlenné teszi az állandó hegesztési minőséget. Az FH-149A támogatja azokat a gyártókat, amelyek fűtőelemeket gyártanak ezekhez a nagyobb igényű ipari alkalmazásokhoz.

Lakás és háztartási készülékek fűtőelemei

A polgári szektorban a fűtőcsövek a napi használatú elektromos készülékekbe és háztartási fűtési termékekbe kerülnek. A nagy volumenű fogyasztói készülékek gyártásához olyan berendezésekre van szükség, amelyek képesek fenntartani a kimeneti ütemet, miközben alacsonyan tartják a hibaarányt. Az FH-149A műszakonkénti 30 000 darabos kapacitása jól illeszkedik a készülékfűtőelem-gyártó sorok teljesítményigényéhez.

Speciális fűtőcső-változatok

A szabványos ipari és polgári modelleken túl a Feihong speciális fűtőcsövek kategóriáihoz is kifejlesztett berendezéseket, beleértve a forrócsatornás fűtőcsöveket, valamint a repülőgépek és katonai gépek számára készült fűtőcsöveket. A mögöttes ellenálláshuzal-összekötési elv ezekben a kategóriákban konzisztens marad, és az FH-149A állítható energiatartománya a huzal- és vezetékoszlop-specifikációkhoz igazodik.

Competitive Edge

Az ellenálláshuzal-alkalmazások hegesztőberendezéseinek értékelésekor számos tényező különbözteti meg a Feihong FH-149A-t a piacon lévő általános ponthegesztési alternatíváktól.

1. Fűtőcsövek gyártásához tervezett:A piacon lévő sok ponthegesztő általános ipari gép, amely módosítást, egyedi szerszámozást vagy kiterjedt paraméterhangolást igényel, hogy hatékonyan működjön vékony ellenállású huzallal. Az FH-149A kezdettől fogva fűtőcső-szerelési feladatokra készült, így készen érkezik a fűtőelem-gyártók által nap mint nap elvégzett speciális ellenálláshuzal- és ólomoszlop-illesztési műveletekre.

2. Mély alkalmazási szakértelem a tervezés mögött:A Feihong 1992 óta kizárólag a fűtőcső-gyártó berendezésekre összpontosít. Ez az évtizedes specializáció azt jelenti, hogy a mérnökcsapat megérti a valódi gyártási kihívásokat – a huzalszakadási arányokat, a kötések vezetőképességére vonatkozó követelményeket, a műszakon át tartó gyártási konzisztenciát –, és ezt a tudást minden géptervezésbe beépíti, ahelyett, hogy általános hegesztőket építenének széles piacokra.

3. Integrált gyártás a minőségellenőrzés érdekében:A Feihong hat házon belüli műhelyt üzemeltet, amelyek a nyersanyagvágást, a megmunkálást, a formakészítést és a végső összeszerelést foglalják magukban. Ez a vertikális integráció azt jelenti, hogy a kritikus alkatrészeket egy fedél alatt gyártják és ellenőrzik, ahelyett, hogy több külső beszállítótól szereznék be, különböző minőségi előírásokkal.

4. Testreszabási lehetőség speciális igényekhez:A szabványos modellek a legtöbb fűtőcsöves gyártósoron működnek, de amikor a gyártóknak egyedi követelményei vannak – szokatlan vezetékméretek, speciális vezetékoszlop-konfigurációk, egyedi elektródaformák –, a Feihong komoly kutatási és fejlesztési múlttal rendelkezik a speciális fűtőcső-berendezések megrendelésre történő fejlesztésében. Ez magában foglalja a múltbéli projekteket a hőfutó-, repülőgép- és katonai fűtőcsöves alkalmazásokhoz.

5. Közvetlen gyári hozzáférés és ellenőrzés:A vásárlókat szeretettel várjuk a guangdongi Zhaoqing-i Feihong gyárba, ahol átvizsgálják a berendezéseket, megfigyelhetik a gyártást, és a helyszínen megbeszélhetik a műszaki részleteket. A közvetlen gyári szerepvállalás megszünteti a közvetítők rétegeit, és teljes rálátást biztosít a vásárlóknak arra, hogy ki építi a berendezéseiket és hogyan készül.

gyári háttér

A Zhaoqing Feihong Machinery & Electrical Co., Ltd. a kínai Guangdong tartomány Zhaoqing városának Duanzhou kerületében található gyártóbázisáról működik. A céget 1992-ben alapították, és teljes története során folyamatosan összpontosított elektromos fűtőcsöves berendezések komplett készleteinek tervezésére és gyártására.

A gyár emelete hat speciális műhelyterületre van felosztva, amelyek a berendezésgyártás különböző szakaszait kezelik. Ezek közé tartozik az anyag-előkészítő nyersanyagvágó műhely, a precíziós alkatrészgyártás megmunkáló központja, az egyedi szerszámozáshoz kialakított formagyártó műhely, a portöltő mozdony helyiség, a csőzsugorító mozdony helyiség és egy dedikált gép-összeszerelő műhely, ahol a kész berendezéseket megépítik, tesztelik és ellenőrzik a szállítás előtt.

Az évek során a Feihong sikeresen kutatott, fejlesztett és gyártott sokféle speciális szerkezetű elektromos fűtőcsöves berendezést, közvetlenül reagálva az ügyfelek egyedi igényeire. A termékpaletta kiterjed az ipari fűtőcső-berendezésekre, a polgári fűtőcső-berendezésekre, a forrócsatornás fűtőcső-berendezésekre, valamint a repülőgép- és katonai gépekhez kapcsolódó fűtőcső-gyártáshoz.

Vevői GYIK

K: Ez a hegesztő kifejezetten ellenálláshuzalos alkalmazásokhoz készült?

V: Igen, az FH-149A a fűtőcső-gyártás két maghegesztési műveletére készült: az ellenálláshuzal és az ólomoszlopok (ólomrudak) és az ólomoszlopok csatlakozása a kapocssarukra. Ez a fűtőcsövek gyártói által használt szabványos gépek egyike, és gyárilag ezekre a speciális feladatokra van konfigurálva.

K: Milyen előnyökkel jár az energiatároló kialakítása az ellenálláshuzalhegesztésben?

V: Az energiatároló (kondenzátorkisütés) hegesztés nagyon rövid, szabályozott impulzussal szállítja a hegesztési energiát. Vékony ellenállású huzal esetén ez azt jelenti, hogy a hő a csatlakozásnál koncentrálódik, és gyorsan eloszlik, csökkentve a huzalon való átégés vagy a szomszédos fűtőelem-szakasz károsodásának kockázatát, miközben erős, vezető hegesztési rög keletkezik.

K: Beállítható a hegesztési intenzitás a különböző huzalvastagságokhoz?

V: Igen, a kondenzátor töltési feszültsége 0 és 435 V között állítható. A kezelők növelhetik vagy csökkenthetik a tárolt energiát, hogy megfeleljenek a különböző ellenálláshuzal-mérőknek, ólomoszlop-méreteknek és anyagtípusoknak, lehetővé téve, hogy ugyanaz a gép több termékspecifikációt is kezeljen egy gyártósoron.

K: Mi a várható napi termelési mennyiség?

V: Az FH-149A névleges gyártási kapacitása 30 000 darab 8 órás műszakonként normál üzemi körülmények között. A tényleges napi teljesítmény a kezelő tapasztalatától, a munkadarab-előkészítés hatékonyságától és a gyártott terméktől függ.

K: Milyen áramforrásra van szüksége a gépnek?

V: A gép háromfázisú 380 V, háromfázisú 220 V vagy egyfázisú 220 V bemenetre konfigurálható. Ez a rugalmasság lehetővé teszi a különböző országokban és régiókban eltérő elektromos hálózatra vonatkozó szabványokkal rendelkező gyártó létesítményekbe történő telepítést.

K: A Feihong testreszabhatja a gépet speciális gyártási igényekhez?

V: A Feihong kiterjedt tapasztalattal rendelkezik egyedi fűtőcső-berendezések fejlesztésében, az ügyfelek egyedi igényei alapján. A korábbi egyedi projektek magukban foglalják az ipari, polgári, melegcsatornás és repülőgép-/katonai fűtőcsövek alkalmazásokhoz szükséges berendezéseket. Lépjen kapcsolatba a Feihonggal műszaki specifikációival, hogy megvitassák a megvalósíthatóságot.

Záró megjegyzések

A fűtőcsövek gyártói számára, akik megbízható energiatároló ponthegesztőt keresnek ellenálláshuzalokhoz, a Feihong FH-149A egy erre a célra kialakított megoldást kínál, amelyet több mint 30 éves speciális fűtőcső-berendezések gyártási tapasztalata támogat. Állítható 0-435 V-os kondenzátorkisülési rendszere biztosítja a precíz energiaszabályozást, amelyet az ellenálláshuzalkötések igényelnek, míg a pneumatikus működtetés egyenletes nyomást biztosít minden hegesztési ciklusban. Műszakonként 30 000 darab névleges teljesítménnyel, valamint a huzalról-oszlopra és az utólagos-fülre hegesztési műveletek elvégzésére vonatkozó rugalmasságnak köszönhetően a gép természetesen illeszkedik mind a szabványos, mind a speciális fűtőcsövek gyártósoraihoz. A Feihong hat műhelyből álló integrált gyártási képességével és az egyedi berendezések fejlesztésének bizonyított eredményeivel kombinálva az FH-149A biztosítja a teljesítményt és a szállítói megbízhatóságot, amelyre a fűtőelem-gyártóknak szüksége van.

A Feihong üdvözli a gyárlátogatásokat és a közvetlen műszaki megbeszéléseket, hogy segítsenek a vásárlóknak eldönteni, hogy az FH-149A a megfelelő-e az adott gyártási követelményeikhez.
