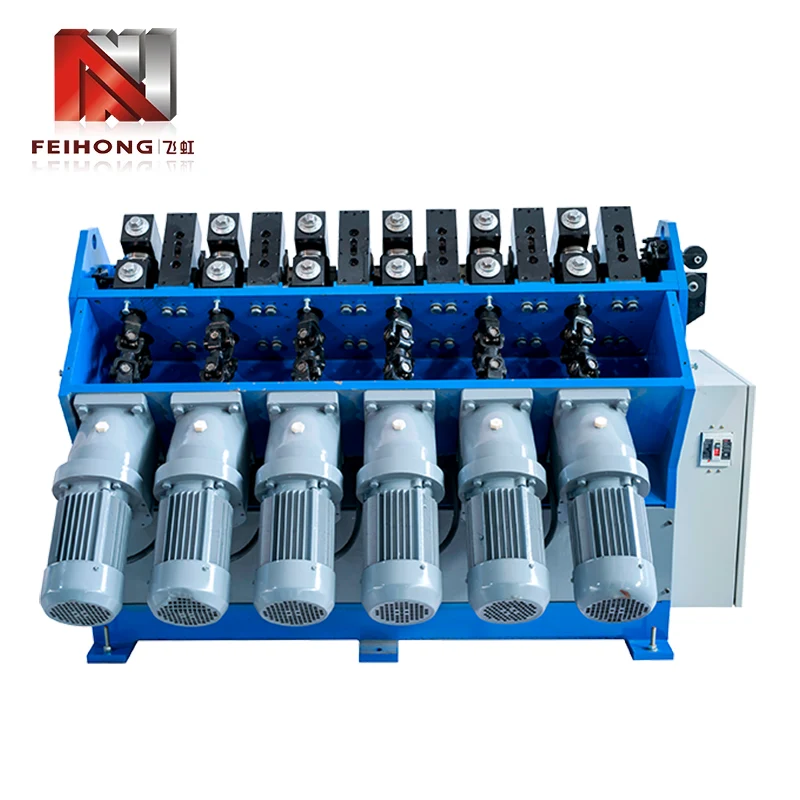

Nagy átmérőjű cső zsugorodó gép

Főszerkezet és tulajdonságok

Az FH-B3 nagy átmérőjű cső zsugorodó gép egy nagy modulcsomag-redukáló, amelyet kifejezetten nagy átmérőjű hosszú csőhöz terveztek. A nagy teherbírású kettős kardan tengelyt a motor közepén lévő tekercs tengelyhez való csatlakoztatásához használják, ami párhuzamossá teszi a gép hajtását és növeli a nyomatékot, ezáltal csökkentve a közvetlen elfogadási erőt a motor és a tekercs tengelye között, és védve a lassító motorot.

Fő műszaki paraméterek

1. Cardan tengely -sebességváltó szerkezete: dupla kardan tengelytő

2. Lassulási struktúra: A sebességváltó lassulása

3. Csökkentő átmérő (mm): 5-25

4. Csökkentő hossz (mm): 150-10000

5. Zsugorodási sebesség: Állandó sebesség

6.

7. bekezdések száma: 8,12,16,18

8. egyetlen csoport/teljes teljesítmény (KW): 1,1*A szegmensek száma

9. Feszültség: háromfázisú 380 V/háromfázisú 220 V/egyfázisú 220 V

10. Csövekhez alkalmas: rézcsövek, vascsövek, alumínium csövek, rozsdamentes acélcsövek, kompozit cső stb.

11. térfogat (mm): 1850*1600*1300 (l*w*h)

12. Súly (12 szegmens): 2500 kg
