ACsőadagolóa modern cső- és csőfeldolgozási műveletek nélkülözhetetlen eszközévé vált, áthidalva a szakadékot a nyersanyagtárolás és a nagy sebességű vágó- vagy alakítógépek között. Ez az átfogó elemzés megvizsgálja a csőadagolók alapvető szerepét az automatizált gyártósorokon, feltárva technológiai fejlődésüket, alapvető összetevőiket és a gyártási hatékonyság szempontjából jelentős előnyöket. A vita a két elsődleges konfigurációt – a teljesen automatikus és félautomata csőadagolókat –, valamint a hozzájuk tartozó alkalmazásokat az autóipartól és a repülőgépipartól az építőiparig és a megújuló energiáig terjedő iparágakban tárgyalja. A szervomotor-vezérlőrendszerek, az ember-gép interfész működése, az anyagkezelési képességek és a későbbi berendezésekkel való integráció részletes vizsgálata révén a cikk bemutatja, hogy a csőadagoló miért vált a modern csőfeldolgozási műveletek alapvető gerincévé.
1. A csőadagoló meghatározása és szerepe a modern gyártásban
ACsőadagolóegy speciális berendezés, amelyet arra terveztek, hogy csőszerű anyagokat – például rézcsöveket, vascsöveket, alumíniumcsöveket és rozsdamentes acélcsöveket – automatikusan vagy félautomatikusan szállítson a feldolgozó gépekhez, beleértve a vágógépeket, formázópréseket és hegesztőberendezéseket. Lényegében a csőadagoló kritikus interfészként szolgál a nyersanyag tárolása és a gyártási folyamat között, biztosítva, hogy a csöveket a megfelelő irányban, megfelelő távolságban és sebességgel tegyék a feldolgozó berendezés elé a folyamatos, hatékony termelési áramlás fenntartása érdekében.

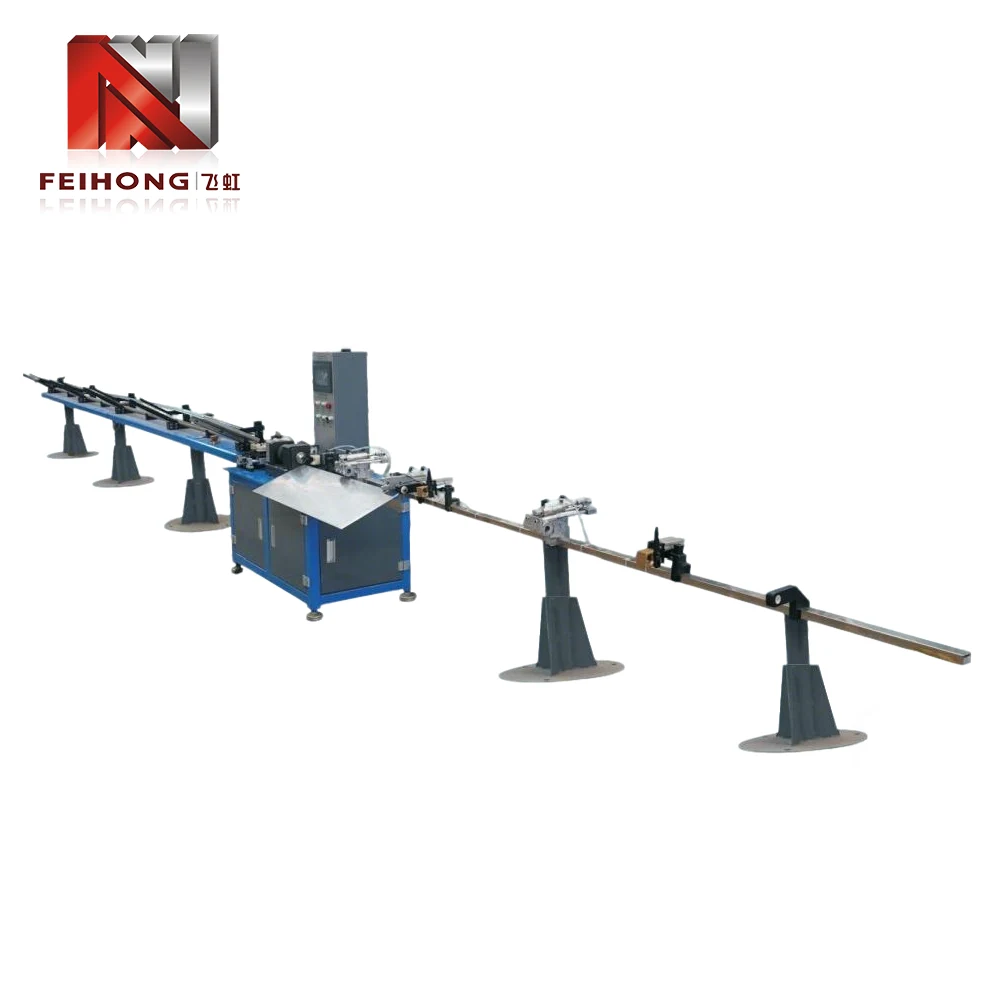

Teljesen automatikus csőadagoló nagy sebességű vágógéppel integrálva, modern gyártási környezetben.A hagyományos gyártási környezetben a csőadagolás kézi művelet volt: a kezelők felszedték az egyes csöveket, behelyezték őket a vágó- vagy feldolgozógépbe, és eltávolították a kész darabokat. Ez a megközelítés nemcsak munkaigényes volt, hanem a termelés sebességében és minőségében is jelentős eltéréseket hozott. A csőadagoló kiküszöböli ezeket a hatástalanságokat az anyagkezelési folyamat automatizálásával, lehetővé téve a következetes, megismételhető adagolást, amely támogatja a nagy mennyiségű gyártást minimális emberi beavatkozás mellett.
A csőadagoló jelentősége túlmutat az egyszerű munkaerő-megtakarításon. A modern gyártásban, ahol a just-in-time gyártás és a lean gyártási elvek dominálnak, az optimális áteresztőképesség eléréséhez elengedhetetlen a folyamatos, megszakítás nélküli anyagáramlás fenntartása a feldolgozó berendezések felé. A csőadagoló ezt a mechanikai pontosság, az elektronikus vezérlés és az intelligens érzékelés kombinációjával éri el, így számos iparágban az automatizált csőfeldolgozó sorok sarokkövévé válik.
2. A csőadagoló berendezések technológiai fejlődése
A kézi csőkezeléstől a mai kifinomult csőadagolókig vezető út az ipari automatizálás tágabb pályáját tükrözi. Ennek az evolúciónak a megértése alapvető kontextust biztosít a modern csőadagoló rendszerek képességeinek értékeléséhez.
2.1 A kézi csőkezelés korszaka
A cső- és csőfeldolgozás kezdeti napjaiban minden anyagmozgatást kézzel végeztek. A dolgozók az egyes csöveket a tárolóállványokból kiemelnék, vágó- vagy formázógépekre szállítanák, és kézzel betáplálnák a feldolgozó berendezésbe. Ezt a megközelítést eleve korlátozták az emberi tényezők: a fáradtság, az inkonzisztencia és az állandó előtolási sebesség fenntartásának képtelensége hosszú műszakokon keresztül. Ezen túlmenően a kézi kezelés jelentős biztonsági kockázatot jelentett, különösen nehéz vagy éles szélű csövekkel végzett munka során.
2.2 A gépesített takarmányrendszerek bevezetése
Az első gépesített adagolórendszerek a 20. század közepén jelentek meg, jellemzően egyszerű görgős szállítószalagokkal vagy lánchajtású mechanizmusokkal a csövek mozgatására a gyártósoron. Ezek a korai rendszerek csökkentették a kézi erőkifejtést, de még mindig szükség volt a kezelő beavatkozására a rakodáshoz és a pozicionáláshoz. Hiányzott belőlük az előtolás hosszának és időzítésének pontos szabályozása, ami korlátozta hatékonyságukat a nagy pontosságú alkalmazásokban.
2.3 A számítógéppel vezérelt csőadagolók térnyerése
A programozható logikai vezérlők (PLC) és a szervomotor-technológia megjelenésével az 1980-as és 1990-es években a csőadagolók drámai átalakuláson mentek keresztül. A számítógéppel vezérelt rendszerek pontosan szabályozhatják az előtolás hosszát, sebességét és gyorsulását, lehetővé téve a csövek egyenletes elhelyezését a vágási vagy alakítási műveletekhez. Az ember-gép interfészek (HMI) integrációja lehetővé tette a kezelők számára a paraméterek egyszerű beállítását és a teljesítmény monitorozását, csökkentve a beállítási időt és javítva a berendezések általános hatékonyságát.
2.4 A modern csőadagoló: Intelligencia és kapcsolat
A mai csőadagolók rendkívül kifinomult eszközök, amelyek érzékelőket, adatnaplózást és kommunikációs protokollokat tartalmaznak a gyári szintű automatizálási rendszerekkel való integráció érdekében. A modern csőadagolók automatikusan alkalmazkodnak a csőátmérő, a falvastagság és az anyagösszetétel változásaihoz, biztosítva az optimális adagolási teljesítményt változó körülmények között. Előrejelző karbantartási képességekkel is rendelkeznek, amelyek figyelmeztetik a kezelőket a lehetséges problémákra, mielőtt azok leállást okoznának.
Ez az evolúció a csőadagolót a fejlett gyártás kritikus elemévé tette, lehetővé téve a vállalatok számára, hogy magasabb termelési arányt, jobb minőséget és nagyobb rugalmasságot érjenek el a vevői igények kielégítésében.
3. Alapvető összetevők és működési elvek
A csőadagoló belső architektúrájának megértése elengedhetetlen az adott alkalmazáshoz megfelelő berendezés kiválasztásához, valamint a hatékony karbantartáshoz és hibaelhárításhoz. Míg a kialakítások gyártónként eltérőek, a legtöbb csőadagolónak közös alapelemei vannak.
3.1 Betöltési mechanizmus
A betöltő mechanizmus feladata a nyers csövek fogadása a tárolóállványról vagy szállítószalagról, és az adagolórendszerbe való eljuttatása. Kiviteltől függően a rakodás lehet kézi, félautomata vagy teljesen automatikus. Az automatikus rakodási rendszerek gyakran használnak olyan emelőszerkezetet, amely felemeli a csőköteget, és lehetővé teszi, hogy egyenként guruljanak az adagolópályára.
3.2 Takarmánymeghajtó rendszer
A takarmányhajtó rendszer a csövet előre mozgatja a feldolgozó állomás felé. Ez jellemzően egy motoros görgőkészletet vagy egy szervomotor által hajtott szorítóhenger-elrendezést foglal magában. A szervomotor precízen szabályozza az adagolási sebességet és hosszt, lehetővé téve a csőadagoló számára, hogy alkalmazkodjon a változó csőátmérőhöz és a feldolgozási követelményekhez.
3.3 Vezető és igazító alkatrészek
Annak biztosítására, hogy a cső megfelelően kerüljön a feldolgozógépbe, a csőadagoló vezetőgörgőket, oldalsó igazító lemezeket és egyengető eszközöket tartalmaz. Ezek az alkatrészek megakadályozzák a ferdeséget, hajlítást vagy eltolódást, ami feldolgozási hibákhoz vezethet.
3.4 Vezérlőrendszer
A modern csőadagolók programozható logikai vezérlővel (PLC) és felhasználóbarát HMI érintőképernyővel vannak felszerelve. A vezérlőrendszer kezeli a betáplálási paramétereket, felügyeli az érzékelőket, és kommunikál az upstream és a downstream berendezésekkel. Számos rendszer távfelügyeleti képességekkel is rendelkezik a központosított termelésirányításhoz.
3.5 Érzékelők és visszacsatoló eszközök
Számos érzékelő – köztük közelítéskapcsolók, fotoelektromos érzékelők és kódolók – valós idejű visszajelzést ad a cső helyzetéről, a betáplálás hosszáról és a rendszer állapotáról. Ez a visszacsatolás lehetővé teszi a zárt hurkú vezérlést, biztosítva az egyenletes etetési pontosságot és az anomáliák korai felismerését.
Ezek az alkatrészek együtt egy robusztus rendszert alkotnak, amely sokféle csőméretet és anyagot képes kezelni, miközben megőrzi a magas szintű pontosságot és megbízhatóságot.
4. Teljesen automatikus vs. félautomata csőadagoló
A csőadagolók két típusba sorolhatók: teljesen automatikus és félautomata. A konfigurációk közötti választás a gyártási mennyiségtől, a rendelkezésre álló munkaerőtől és a költségvetési szempontoktól függ.
4.1 Teljesen automatikus csőadagolók
A teljesen automatikus csőadagolók minimális kezelői beavatkozást igényelnek. Jellemzőjük az automatikus betöltés egy tárból vagy kötegből, az egyes csövek folyamatos adagolása és a kész darabok automatikus kilökése. Ezek a rendszerek ideálisak nagy volumenű gyártási környezetekhez, ahol a következetesség és a sebesség a legfontosabb. Az üzemeltető szerepe a rendszer figyelésére, a HMI-n keresztüli paraméterek beállítására, valamint az alapanyag-utánpótlásra korlátozódik.
A továbbfejlesztett teljesen automatikus adagolók integrálhatók a következő berendezésekkel is, mint például leélezőgépek, menetvágó egységek és hegesztőállomások, így teljesen automatizált gyártócella jön létre.
4.2 Félautomata csőadagolók
A félautomata csőadagolókhoz a kezelőnek minden csövet kézzel kell betöltenie az adagoló mechanizmusba. Ezután az adagoló átveszi a cső pontos pozícionálását és a feldolgozóállomásra történő előretolását. Ez a fajta adagoló alkalmas kisebb volumenű gyártáshoz vagy olyan alkalmazásokhoz, ahol a csövek változó hosszúságúak vagy méretűek, amelyeket nehéz automatizálni. A félautomata adagolók általában olcsóbbak és könnyebben karbantarthatók, mint a teljesen automata egységek.
4.3 A képességek összehasonlítása
Az alábbi táblázat összefoglalja a két típus közötti főbb különbségeket:
| Funkció | Teljesen automatikus | Félautomata |
|---|---|---|
| Feltöltés módja | Automata a magazinból/csomagból | Kézi kezelői betöltés |
| Üzemeltetői részvétel | Minimális (csak megfigyelés) | Rendszeres töltést igényel |
| Gyártási sebesség | Magas, folyamatos | Mérsékelt, kezelőtől függ |
| Rugalmasság a különböző csőméretekhez | Jó (beállítással) | Kiváló (kézi váltás) |
| Tipikus alkalmazás | Tömeggyártás, autóipar, HVAC | Álláskereskedés, egyedi gyártás |
| Tőkeköltség | Magasabb | Alacsonyabb |
Mindkét típusnak megvan a maga helye a modern gyártásban, és a döntés gyakran a termelési követelmények alapos elemzésén és a működési hatékonyság megtérülésén múlik.
5. Anyagkompatibilitás és alkalmazási kör
ACsőadagolóA csőszerű anyagok széles spektrumának kezelésére tervezték, így számos iparágban sokoldalúan használható.
5.1 Anyagtípusok
A csőadagolókat általában a következőkhöz használják:
- Réz csövek:HVAC-, víz- és hűtőrendszerekben használják
- Acél csövek (karbon, rozsdamentes, horganyzott):Építőiparban, autóipari kipufogórendszerekben és szerkezeti alkalmazásokban használják
- Alumínium csövek:Repülőgépekben, autóipari hőcserélőkben és könnyűszerkezetes szerkezetekben használják
- Műanyag és kompozit csövek:Vegyi feldolgozásban és távközlésben használják
- Ötvözet csövek:Magas hőmérsékletű és nagynyomású alkalmazásokban használatos
A csőadagolót megfelelő megfogó- és vezetőelemekkel kell felszerelni, hogy alkalmazkodjon a felületi minőséghez, a keménységhez és a feldolgozandó anyag súlyához.
5.2 A cső átmérője és hossztartománya
A modern csőadagolók többféle méretben kaphatók, a képességek a kis átmérőjű csövektől (6 mm) a nagy átmérőjű csövekig (akár 150 mm-ig vagy nagyobb) terjednek. Az adagolás hossza is állítható, egyes rendszerek 10 métert meghaladó adagolásra is képesek.
5.3 Főbb alkalmazási ágazatok
A csőadagolók sokoldalúsága miatt elengedhetetlenek a következő ágazatokban:
- Autóipar:Kipufogócsövek, fékvezetékek, üzemanyag-vezetékek és szerkezeti csövek gyártása
- HVAC és hűtés:Hőcserélők, kondenzátor tekercsek és hűtőközeg-vezetékek gyártása
- Építés és infrastruktúra:Állványok, korlátok és szerkezeti támasztékok gyártása
- Repülőgép:Hidraulika csövek, üzemanyag-vezetékek és szerkezeti elemek gyártása
- Megújuló energia:Napelem vázak, szélturbina szerkezeti részek, geotermikus csövek gyártása
Minden iparág sajátos követelményeket támaszt a csőadagolókkal szemben, mint például a nagy sebességű működés az autóipari vonalaknál vagy a rendkívüli pontosság az űrhajózási alkalmazásoknál. A modern csőadagolók moduláris felépítése lehetővé teszi, hogy ezekhez a változó követelményekhez igazodjanak.
6. Integráció vágó- és alakítórendszerekkel
A csőadagoló ritkán működik elszigetelten; jellemzően egy gyártósor része, amely vágó-, alakító-, letörés- vagy hegesztőberendezést tartalmaz. A megfelelő integráció kulcsfontosságú a zökkenőmentes anyagáramlás eléréséhez és az általános termelékenység maximalizálásához.
6.1 Szinkronizálás vágógépekkel
Egy tipikus vágási vonalnál a csőadagoló előre meghatározott hosszúságúra tolja a csövet, majd megáll, miközben egy vágógép – gyakran egy nagy sebességű körfűrész vagy lézervágó – elvégzi a vágást. Az adagoló ezután a következő szegmensre lép. Ez a szinkron működés precíz kommunikációt igényel az adagolóvezérlő és a vágógép vezérlőrendszere között, gyakran terepibusz-interfészen, például Profineten vagy EtherCAT-en keresztül.
6.2 Koordináció alakító és végkidolgozó berendezéssel
Csőhajlítást, peremezést vagy menetezést igénylő alkalmazásoknál a csőadagolónak a megfelelő tájolásban és időben kell eljuttatnia a csövet az alakító állomásra. A fejlett rendszerek szervo-vezérelt pozicionálást tartalmaznak, amely egy adott szögben el tudja forgatni a csövet, mielőtt belépne az alakító szerszámba, lehetővé téve az összetett többlépcsős műveleteket.
6.3 Integráció targoncákkal és szállítószalagokkal
A feldolgozás után a kész csöveket jellemzően rakodó vagy szállítórendszer távolítja el. A csőadagoló vezérlőrendszere koordinálható ezekkel a későbbi eszközökkel a zökkenőmentes átadás biztosítása és a szűk keresztmetszetek elkerülése érdekében.
6.4 Az ember-gép interfész (HMI) szerepe
A HMI a teljes integrált rendszer felállításának és felügyeletének központi pontja. A kezelők megadhatják a kívánt vágási hosszokat, előtolási sebességeket és egyéb paramétereket, a HMI pedig valós idejű állapotot, riasztásokat és gyártási számokat jelenít meg. A modern HMI-k gyakran tartalmaznak érintőképernyős interfészt és intuitív grafikát, ami leegyszerűsíti a kezelést és csökkenti az új kezelők tanulási görbéjét.
7. Karbantartási, megbízhatósági és üzemeltetési szempontok
A hosszú élettartam és az egyenletes teljesítmény biztosítása érdekében elengedhetetlen a csőadagoló rendszeres karbantartása. A következő gyakorlatok ajánlottak:
7.1 Megelőző karbantartási ütemterv
A strukturált megelőző karbantartási programnak tartalmaznia kell:
- Napi ellenőrzések:Ellenőrizze a görgő állapotát, ellenőrizze, hogy nincs-e szokatlan zaj vagy rezgés, és ellenőrizze a HMI-értékeket
- Heti karbantartás:Kenje meg a mozgó alkatrészeket, tisztítsa meg az érzékelőket, és ellenőrizze a vezetőelemek igazítását
- Havi ellenőrzések:Ellenőrizze a szíj vagy lánc feszességét, tesztelje a vészleállítási funkciókat, és tekintse át a riasztási előzményeket
- Negyedéves szervizelés:Végezze el a szervomotorok, a sebességváltók és a vezérlőrendszer csatlakozásainak alapos ellenőrzését
- Éves nagyjavítás:Cserélje ki a kopó alkatrészeket, például görgőket, csapágyakat és hajtószíjakat, és kalibrálja újra a visszacsatoló eszközöket
7.2 Gyakori problémák és hibaelhárítás
Néhány tipikus működési probléma:
- Inkonzisztens adagolási hossz:Gyakran az enkóder elcsúszása, a görgő megcsúszása vagy a meghajtó alkatrészek elhasználódása okozza
- A cső felületi jelei:Piszkos vagy sérült vezetőgörgők miatt
- A feldolgozógépbe belépő cső helytelen beállítása:Általában a kopott vezetők vagy a nem megfelelő beállítás miatt
- Kommunikációs hibák az adagoló és a vágógép között:Általában a kábelek és a PLC-program paramétereinek ellenőrzésével oldják meg
7.3 Biztonsági jellemzők
A modern csőadagolók számos biztonsági funkcióval vannak felszerelve, beleértve a fényfüggönyöket, a vészleállító gombokat és a biztonsági reteszeket, amelyek megakadályozzák a működést, amikor a védőburkolatok nyitva vannak. A biztonsági rendszerekkel kapcsolatos megfelelő képzés minden kezelő számára elengedhetetlen.
7.4 Az üzemidő és a megbízhatóság maximalizálása
A megbízhatóság maximalizálása érdekében a gyártók azt javasolják, hogy eredeti cserealkatrészeket használjanak, tartsanak készletet a kritikus alkatrészekből, és tartsák fenn a tiszta munkakörnyezetet. Ezenkívül a berendezés gyártója által biztosított szoftverfrissítések javíthatják a teljesítményt és új funkciókat adhatnak hozzá.
8. Gyakran Ismételt Kérdések
Míg mindkét eszköz anyagot adagol a feldolgozógépekhez, a csőadagolót kifejezetten csőszerű anyagokhoz (üreges szakaszokhoz) tervezték, és jellemzően olyan vezető- és támasztóelemeket tartalmaz, amelyek megakadályozzák a deformációt. A rúdadagolót tömör kerek rudakhoz használják, gyakran esztergálási műveleteknél.
Egyes fejlett csőadagolók gyorsbeállító mechanizmusokkal és programozható paraméterekkel rendelkeznek, amelyek lehetővé teszik a gyors váltást a méretek között. A legtöbb rendszer azonban megköveteli a vezetőelemek és az előtolás beállításainak manuális beállítását a csőátmérők váltásakor.
A szervohajtású csőadagolók jellemzően ±0,2 mm-es előtolási hossz-pontosságot érnek el, a jeladó minőségétől és az adagoló mechanizmus mechanikai állapotától függően. A csúcskategóriás rendszerek ±0,05 mm-t tudnak elérni a precíziós alkalmazásokhoz.
Megfelelő karbantartás mellett a csőadagoló 15-20 évig vagy tovább megbízhatóan működik. A kulcsfontosságú kopó alkatrészek, például görgők, hajtószíjak és csapágyak cserére szorulhatnak 2-5 éves időközönként, az üzemi ciklustól függően.
Igen, még a teljesen automatikus rendszerekben is képzett kezelőkre van szükség a paraméterek beállításához, a rutinvizsgálatok elvégzéséhez és a kisebb problémák elhárításához. A képzés azonban jellemzően kevésbé intenzív, mint a kézi adagolási műveleteknél, és a modern HMI-k felhasználóbaráttá teszik a rendszert.
