Hogyan alakítja át a lapos csőhajlító az ipari csőgyártást?

1. Mi is pontosan a lapos csőhajlító és hogyan működik?

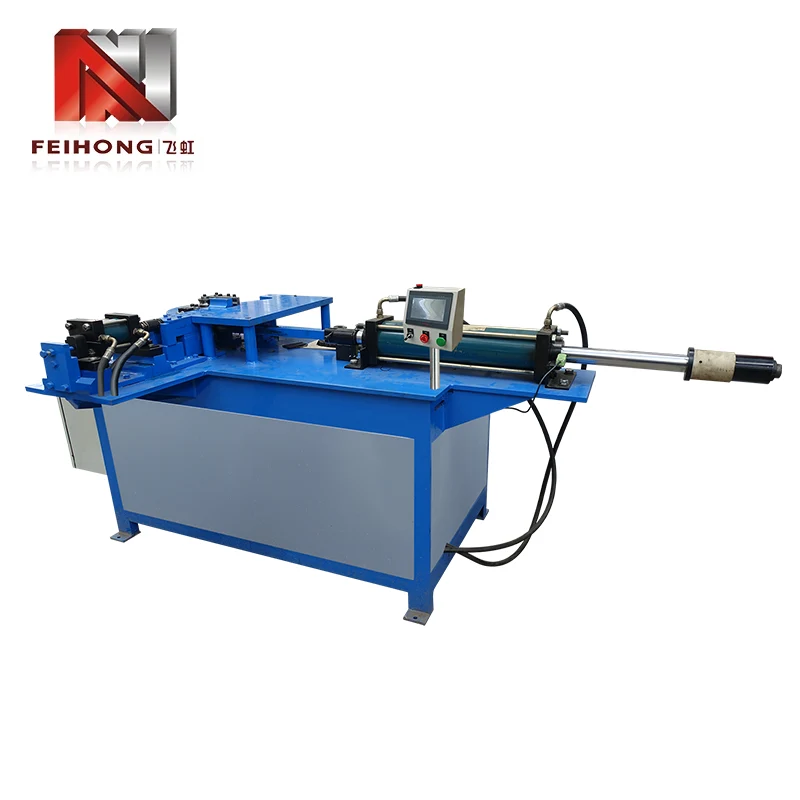

A Lapos csőhajlítóegy speciális gép, amelyet téglalap, négyzet vagy ovális csövek egyetlen sík mentén történő hajlítására terveztek anélkül, hogy a keresztmetszet összecsukná. Ellentétben a kerek csőhajlítókkal, amelyek tüskéket és törlőszerszámokat használnak a körprofilok fenntartásához, a lapos csőhajlításhoz gondosan összeállított szerszámokra van szükség, amelyek megtámasztják a cső szélesebb felületeit, miközben lehetővé teszik a keskenyebb élek szabályozható deformálódását. Az alapvető kihívás a sík szakasz szélességében fellépő differenciális nyújtás és összenyomás kezelése – a külső fal megnyúlik, miközben a belső fal összenyomódik, és megfelelő alátámasztás nélkül a cső meghajlik vagy ráncosodik.

A működési elv három fő elemre összpontosít: a hajlítószerszámra (vagy formára), a szorítószerszámra és a nyomószerszámra. A csövet rögzítik a bilincs és a hajlítószerszámok közé, majd elforgatják a hajlítószerszám sugara körül. Lapos profilok esetén a hajlítószerszám olyan hornyot tartalmaz, amely illeszkedik a cső külső méreteihez, oldalirányú támasztékot biztosítva, hogy megakadályozza a szélesebb felületek befelé esését. Néhány fejlett gép is alkalmaz aablaktörlő matricaamely a cső belső sugara mentén csúszik a ráncosodás megszüntetése érdekében, és atüske(bár kevésbé gyakori a lapos részeknél) behelyezhető a belső üreg alátámasztására, ha a cső üreges. A teljes folyamat jellemzően hidraulikus vagy elektromos működtetésű, CNC vezérléssel, amely lehetővé teszi a pontos szög ismételhetőségét és a többlépcsős hajlítási szekvenciákat.

Az egyik meghatározó jellemzője aLapos csőhajlítóaz a képessége, hogy minimális torzítással képes hajlításokat létrehozni, miközben megtartja a szűk tűréseket. Ezt úgy érik elvezérelt rugóvisszatérítés kompenzáció-a gép kissé túlhajlik a célszögön, tudván, hogy az anyag kiszámítható mértékben vissza fog lazulni. A modern egységek olyan érzékelőket integrálnak, amelyek valós időben mérik a tényleges hajlítási szögeket, és dinamikusan állítják be a nyomószár helyzetét, biztosítva, hogy minden alkatrész ±0,5 fokon belül illeszkedjen a CAD-modellhez. A robusztus felépítés és az intelligens vezérlés kombinációja nélkülözhetetlenné teszi ezt a berendezést a kiváló minőségű gyártáshoz.

2. Mely iparágak támaszkodnak leginkább a lapos csövek hajlítására?

A lapos csövek hajlítása nem egy szűkebb folyamat – több nehézipar ellátási láncába ágyazódik be. A következő szektorok attól függenekLapos csőhajlítóolyan szerkezeti és esztétikai elemek előállítására szolgáló berendezések, amelyek kerek csövekkel nem érhetők el.

• Autóipar és közlekedés:Az alvázkeretek, bukóketrecek, ülésszerkezetek és kipufogórendszer-alkatrészek gyakran négyszögletes vagy ovális csöveket használnak. A lapos hajlítás lehetővé teszi a tervezők számára, hogy maximalizálják a szilárdság/tömeg arányt, miközben hatékonyan csomagolják az alkatrészeket a szűk járműburkolatokba.
• Építőipar és építészet:A korlátok, lépcsők, függönyfalak és dekoratív fémhomlokzatok gyakran hajlított téglalap alakú részeket tartalmaznak. A tiszta, ráncmentes ívek látványa kiemelkedően fontos az építészeti alkalmazásokban.
• HVAC és szellőzés:A légcsatornák és a légkezelő rendszerek lapos ovális csöveket használnak a magas légáramlás fenntartása érdekében, miközben sekély mennyezeti terekbe is illeszkednek. Ezeknek a profiloknak a hajlítása pontos szabályozást igényel, hogy elkerülje a belső keresztmetszet korlátozását.
• Mezőgazdasági berendezések:A traktor borulás elleni védőszerkezetei (ROPS), a munkagép keretei és az öntözőcsapok mind hajlított téglalap alakú csöveket használnak a tartósság és a költséghatékony gyártás érdekében.
• Bútorok és iroda belső terek:A modern asztalkeretek, polcrendszerek és kiállítási standok a hajlított lapos csövek tiszta vonalait használják ki, hogy minimalista esztétikát és magas szerkezeti integritást érjenek el.

Ezen területek mindegyikén a lapos csőhajlító a tervezési szabadság megteremtőjeként szolgál, lehetővé téve a mérnökök számára, hogy a hegesztett kötéseket folytonosan hajlított szakaszokra cseréljék, amelyek erősebbek, könnyebbek és látványosabbak. A berendezések sokoldalúsága azt jelenti, hogy még a kis műhelyek is képesek professzionális minőségű alkatrészeket gyártani ezekre az igényes piacokra.

3. Melyek a manapság elérhető lapos csőhajlítók fő típusai?

A lapos csőhajlító gépeket működési módjuk, vezérlőrendszerük és szerszámkonfigurációjuk szerint osztályozzák. A megfelelő típus kiválasztása a gyártási mennyiségtől, az anyagtípustól és a hajlítás bonyolultságától függ. Az alábbiakban a leggyakoribb változatok összehasonlító áttekintése található.

Kézi hajlítóka karbantartási osztályok és az oktatási intézmények kedvelik alacsony költségük és egyszerűségük miatt.Hidraulikus gépekjó egyensúlyt kínálnak az erő és a megfizethetőség között, így számos gyártóműhely igáslója.CNC forgó húzóhajlítóka legkorszerűbbet képviselik, több száz program tárolására és az anyagi eltérések automatikus kompenzálására.Kompressziós hajlítók, bár kevésbé pontosak, rendkívül gyorsak és gazdaságosak vékony falú csövek egyszerű hajlításainak tömeggyártásához.

Ezen a négy kategórián túl vannak olyan hibrid gépek is, amelyek a hidraulikus teljesítményt CNC-vezérléssel kombinálják, mindkét világ legjobbjait kínálva. A típus kiválasztásakor nem csak a jelenlegi munkaterhelést kell figyelembe venni, hanem a jövőbeni bővítési lehetőségeket is bonyolultabb geometriákra.

4. Hogyan befolyásolja az anyagválasztás a hajlítási folyamatot?

A cső anyaga vitathatatlanul a legkritikusabb hajlítási minőséget befolyásoló tényező. A különböző ötvözetek különböző fokú rugalmasságot, visszarugózást és munkaedzést mutatnak, és mindezt figyelembe kell venni a hajlítási beállításnál. Az alábbiakban a szokásos anyagok és hajlítási jellemzőik bontása látható.

Lágyacél

A legelnézőbb anyag; jó rugalmasságot és kiszámítható visszarugózást kínál. Különleges óvintézkedések nélkül alkalmas a legtöbb általános célú hajlítási műveletre.

Nagy szilárdságú, alacsony ötvözetű (HSLA) acél

Nagyobb hajlítóerőt igényel, és nagyobb visszarugaszkodást mutat. A CNC kompenzáció erősen ajánlott a szögpontosság fenntartása érdekében.

Rozsdamentes acél (ausztenites)

A munkavégzés gyorsan megkeményedik, ami repedésekhez vezethet, ha a hajlítási sugár túl szűk. A súrlódás csökkentése érdekében használjon lassabb nyomóhenger-fordulatszámot, megfelelő kenést és polírozott szerszámokat.

Alumíniumötvözetek (5xxx, 6xxx)

Könnyű és korrózióálló, de hajlamos a gyűrődésre és a repedésre. A nagyobb hajlítási sugarak (3-5× csőszélesség) és a gondos hézagbeállítások elengedhetetlenek.

Réz és sárgaréz

Erősen képlékeny és könnyen hajlítható, de a puha felületek könnyen megsérülnek. A finom kidolgozású szerszámok és a megfelelő hézag megakadályozzák az epedést és a felületi hibákat.

Az ötvözet mellett a falvastagság is létfontosságú szerepet játszik. A vastagabb falak nagyobb ellenállást biztosítanak az összeomlással szemben, de nagyobb űrtartalmat igényelnek. A vékony falú csövek hajlamosak a belső sugárban kihajlásra, és belső tüskékre vagy speciális ablaktörlő szerszámokra lehet szükség. Általános ökölszabály, hogy a falvastagságnak a cső szélességének legalább 5%-ának kell lennie, hogy megbízható hajlítást érjünk el belső támaszték nélkül.

5. Milyen kulcsfontosságú specifikációkat kell figyelembe vennie, amikor lapos csőhajlítót választ?

A megfelelő gép kiválasztása többet jelent, mint a maximális csőméret megfeleltetését. Az átfogó értékelésnek a következő paraméterekre kell kiterjednie, amelyek mindegyike közvetlenül befolyásolja a teljesítményt és a hosszú élettartamot.

1. Maximális hajlítási kapacitás:Ez magában foglalja a cső szélességét, magasságát és falvastagságát, amelyet a gép képes kezelni. Mindig olyan gépet válasszon, amelynek kapacitása legalább 20%-kal nagyobb, mint a legnagyobb várható alkatrésze, hogy figyelembe vegye az anyagi eltéréseket és az előre nem látható igényeket.
2. Minimális hajlítási sugár:A cső szélességének többszöröseként kifejezve (pl. 2×W). A szűkebb sugarak kifinomultabb szerszámokat és nagyobb gépmerevséget igényelnek. A legtöbb alkalmazásnál a 3×W sugár biztonságos kiindulási pont.
3. Hajlítási szög tartomány:A legtöbb gép 0°-tól 180°-ig képes hajlítani, de egyes speciális egységek akár 220°-ot is kínálnak a túlhajlítási alkalmazásokhoz. Győződjön meg arról, hogy a gép a szerszámok beavatkozása nélkül tudja elérni a szükséges szögeket.
4. Ciklus sebessége:Másodpercenként kanyarban mérve ez befolyásolja a termelési teljesítményt. A hidraulikus gépek általában 5-15 másodperc alatt, míg a szervoelektromos egységek 2-5 másodpercet tudnak elérni kis szakaszokon.
5. Vezérlőrendszer:Alapszintű PLC vs. teljes CNC érintőképernyős programozással. A CNC nagyobb rugalmasságot kínál, de magasabb kezdeti költséggel és meredekebb tanulási görbével jár.
6. Szerszámkompatibilitás:Ellenőrizze, hogy a gép ipari szabványos szerszámokat vagy szabadalmaztatott kiviteleket használ-e. A szabványos szerszámok csökkentik az átfutási időt és a csereszerszámok költségeit.
7. Teljesítményigény:A hidraulikus gépeknek külön tápegységre van szükségük (gyakran 15-75 kW), míg az elektromos gépek szabványos 3 fázisú tápegységekkel működnek. Vegye figyelembe létesítménye elektromos infrastruktúráját.

A jól megválasztott gép nemcsak a jelenlegi termelési igényeket elégíti ki, hanem az alkatrészek összetettségének és az anyagok sokféleségének jövőbeni növekedését is. Célszerű mind a gyártómérnököket, mind a karbantartó személyzetet bevonni a kiválasztási folyamatba annak biztosítása érdekében, hogy a kiválasztott berendezés összhangban legyen a működési valósággal.

6. Melyek a leggyakoribb lapos csőhajlítási hibák és hogyan előzhetők meg?

Még a jó minőségű lapos csőhajlítóknál is előfordulhatnak hibák a nem megfelelő beállításból, az elhasználódott szerszámokból vagy az anyagi inkonzisztenciákból. Ezen hibamódok megértése az első lépés a megelőzés felé. Az alábbiakban felsoroljuk a leggyakrabban előforduló problémákat és azok megoldásait.

• Ráncosodás a belső sugáron:Akkor fordul elő, ha a belső fal gyorsabban összenyomódik, mint amennyit az anyag befogadni tud. Az ablaktörlőszerszám elégtelen nyomása vagy a falvastagsághoz képest túl szűk hajlítási sugár okozza.Megelőzés:Növelje az ablaktörlő szerszám erejét, használjon nagyobb sugarat, vagy adjon hozzá egy tüskét a belső fal megtámasztására.
• Keresztmetszeti összecsukás (lapítás):A cső széles felületei befelé süllyednek, elveszítve szerkezeti integritását. Gyakori a vékonyfalú csöveknél, vagy amikor a hajlítószerszám nem nyújt megfelelő oldalirányú támasztást.Megelőzés:Használjon olyan szerszámot, amely jobban illeszkedik a cső külső méreteihez, és fontolja meg a nyomószerszámot, amely hajlítás közben aktívan nyomja a külső falat.
• Springback variáció:Az inkonzisztens rugózás olyan alkatrészekhez vezet, amelyek nem érik el a célszöget, különösen nagy szilárdságú acélok vagy alumínium hajlításánál.Megelőzés:Végezze el a CNC túlhajlítást valós idejű szögvisszajelzéssel. Győződjön meg arról is, hogy az anyag egyetlen tételből származik, állandó mechanikai tulajdonságokkal.
• Felületi karcolások és foltok:Karcolások keletkeznek, amikor a cső nekicsúszik a hajlító szerszámnak vagy ablaktörlőnek. Az epedés különösen problémás alumínium és rozsdamentes acél esetében.Megelőzés:Használjon polírozott szerszámokat, alkalmazzon megfelelő kenőanyagot, és tartsa be a megfelelő hézagot a súrlódás csökkentése érdekében.
• Csavarás vagy visszaugrás a síkban:A cső kissé elfordulhat a hajlítási síktól, ami csavart alkatrészt eredményezhet. Ennek gyakran az egyenetlen szorítónyomás vagy a rosszul beállított szerszámok az okai.Megelőzés:Ellenőrizze a szorítószerszám beállítását, és győződjön meg arról, hogy a cső egyenesen illeszkedik minden hajlítás előtt.

A szerszámok rendszeres ellenőrzése és a gép szögérzékelőinek időszakos kalibrálása sok ilyen problémát megoldhat, mielőtt az alkatrészek selejtezéséhez vezetnének. Az egyes sikeres telepítések paramétereinek dokumentálása a jövőbeni futtatások hibaelhárítását is segíti.

7. Hogyan kell karbantartani a lapos csőhajlítót a hosszú távú megbízhatóság érdekében?

A megfelelő karbantartás elengedhetetlen a lapos csőhajlító pontosságának és élettartamának megőrzéséhez. A proaktív kezelés nem csak csökkenti az állásidőt, hanem egyenletes kanyarminőséget is biztosít. A következő lépésenkénti megközelítés javasolt a legtöbb hidraulikus és CNC géphez.

1. Napi szemrevételezés:Ellenőrizze, hogy nem szivárog-e a hidraulikafolyadék, nincsenek-e meglazulva a csavarok, és nem látható-e kopás jele a szorító- és hajlítószerszámokon. Tisztítsa meg a munkaterületet, és távolítson el minden fémforgácsot vagy törmeléket.
2. A mozgó alkatrészek kenése:Vigyen fel a gyártó által megadott zsírt vagy olajat az összes forgáspontra, csúszópályára és a hajlítószerszám orsójára. A túlzott zsírozás szennyeződést vonzhat be, ezért csak az ajánlott mennyiséget használja.
3. Hidraulika folyadék karbantartás:Figyelje a folyadékszintet és cserélje ki a szűrőt a kézikönyvben megadott időközönként. A szennyezett folyadék a szelep és a szivattyú meghibásodásának egyik fő oka.
4. Szögérzékelők kalibrálása:Használjon precíziós szögmérőt vagy digitális szögmérőt a gép hajlítási szögének pontosságának ellenőrzésére. Kalibrálja újra, ha az eltérések meghaladják a ±0,3°-ot.
5. Az ablaktörlő és a nyomóbetétek ellenőrzése:Ellenőrizze, hogy nincs-e horzsolás vagy deformáció. A kopott szerszámokat újra kell köszörülni vagy ki kell cserélni, hogy elkerüljük a gyűrődést és a felületi károsodást.
6. Az elektromos rendszer ellenőrzése:CNC gépek esetén ellenőrizze, hogy minden kábel rögzítve van-e, a vészleállítók megfelelően működnek-e, és a vezérlőpanelen nem jelennek meg hibakódok.
7. Éves átfogó szolgáltatás:Bízzon fel egy képesített technikust a teljes felújítás elvégzésére, beleértve a hidraulikus hengerek tömítéseit, a szivattyú kopását és a szoftverfrissítéseket.

Az összes karbantartási tevékenység – beleértve az olajcseréket, a szerszámcseréket és a kalibrációkat – részletes napló vezetése segít a kopási minták előrejelzésében és az állásidők hatékony ütemezésében. Egy jól karbantartott lapos csőhajlító több évtizedes megbízható szolgáltatást nyújt.

8. Mit hoz a jövő a lapos csőhajlítási technológia számára?

A lapos csőhajlítás fejlődését a nagyobb hatékonyság, pontosság és fenntarthatóság iránti igény vezérli. Az Ipar 4.0 koncepcióit egyre inkább integrálják a hajlítógépekbe, lehetővé téve a valós idejű adatgyűjtést és az előrejelző karbantartást. A szerszámokba beágyazott érzékelők figyelik a kopás- és erőváltozásokat, visszatáplálva az információkat egy központi rendszerbe, amely automatikusan ajánlja az optimális hajlítási paramétereket.

Egy másik feltörekvő tendencia a használataszervo-elektromos hajtásoka hagyományos hidraulika helyett. Ezek a rendszerek kevesebb energiát fogyasztanak, kevesebb zajt produkálnak, és nagyobb helymeghatározási pontosságot kínálnak. Különösen vonzóak a szénlábnyomuk csökkentésére törekvő gyártók számára. Ezenkívüladditív gyártáskezdi befolyásolni a szerszámok tervezését – a 3D-nyomtatott formák konform hűtőcsatornákkal javíthatják a hőkezelést a nagy sebességű hajlítás során.

A mesterséges intelligencia is utat tör magának a hajlítási szekvenálás terén. Az AI-algoritmusok elemezhetik az egyes csőtételek anyagtulajdonságait és történetét, hogy példátlan pontossággal megjósolhassák a visszafutást, csökkentve a selejtezési arányt és a beállítási időt. Továbbá,együttműködő robotok(cobotok) lapos csőhajlítókkal párosulnak, hogy automatizálják a be- és kirakodást, lehetővé téve az emberi kezelők számára, hogy a minőségellenőrzésre és a folyamatok optimalizálására összpontosítsanak.

Ahogy az ipar felé haladdigitális ikrek– a fizikai hajlítócella virtuális másolatai – a mérnökök képesek lesznek szimulálni a teljes gyártási folyamatot, mielőtt egyetlen csövet meghajlítanak. Ez a képesség drámaian lerövidíti a tervezéstől a kész alkatrészig eltelt időt, így az egyedi gyártás majdnem olyan hatékony, mint a tömeggyártás. A lapos csőhajlítás jövője kétségtelenül okos, összekapcsolt és egyre autonómabb.
