Miért határozza meg újra a lapos csőhajlító a precíziós hajlítást a modern gyártásban?

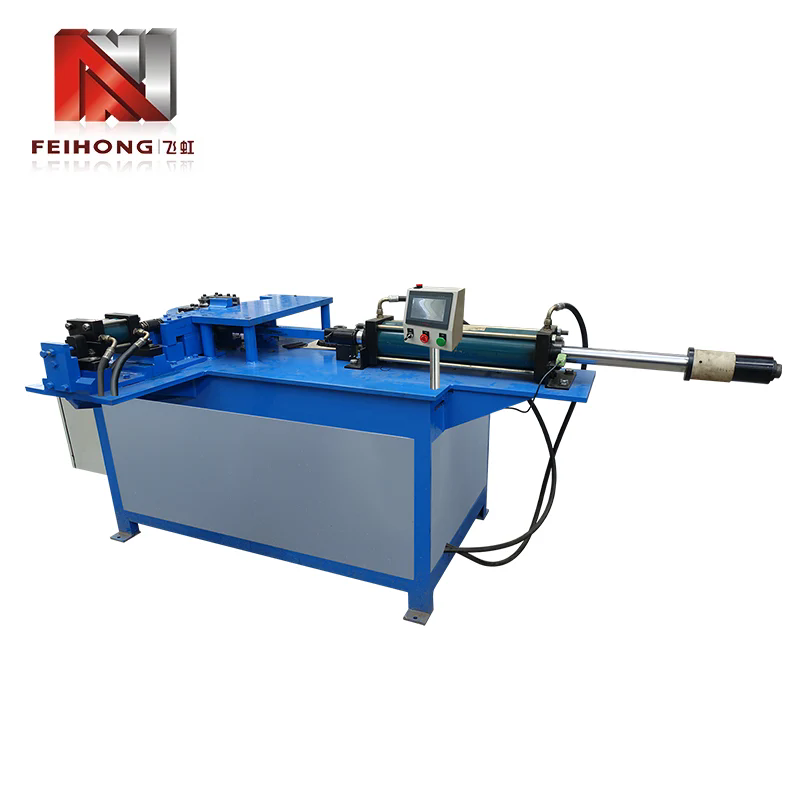

ALapos csőhajlítóegy speciális gép, amely lapos profilcsövek vagy csövek – azaz olyan csövek, amelyek keresztmetszete téglalap alakú, elliptikus vagy lapított, nem pedig szigorúan kerek – pontos szögletes formára hajlítására szolgál, minimális deformációval, gyűrődéssel vagy összeomlással.

A termék paraméterei

Az alábbiakban egy tipikus specifikációs táblázat látható a nagy teljesítményű lapos csőhajlítókhoz – a tényleges értékek modellenként és gyártónként változnak:

Ezek a paraméterek alapvető megértést adnak arról, hogy mire képes a lapos csőhajlító, mit kell ellenőrizni a kiválasztásakor, és alapul szolgálnak arra, hogy miért fontos.

Miért válik egyre fontosabbá a lapos csőhajlító

Miért számít ez a gyártási alkalmazásokban?

• A lapos profilok (a kerek csövek helyett) gyakoriak szerkezeti vázakban, dekoratív fémszerkezetekben, HVAC-csatornákban, burkolatokban és bútorokban. Az, hogy ezeket pontosan, torzítás nélkül kell hajlítani, megnöveli a keresletet.

• A hagyományos körcsöves hajlítók gyakran küzdenek a lapos profilokkal: nagyobb az összeomlás, a gyűrődés, a meghajlás vagy a profilvesztés kockázata. Például a szabványos csőhajlítási útmutató elmagyarázza, hogy belső támasztékra (tüske) vagy speciális szerszámokra van szükség a szakasz integritásának fenntartásához.

• A nagy pontosságú, ismételhető hajlításokkal a lapos csőhajlító csökkenti a selejt mennyiségét, növeli az áteresztőképességet, valamint javítja a végtermék esztétikáját és szerkezeti teljesítményét.

• A modern karcsú/rugalmas gyártási környezetben a gyors szerszámváltás és a különböző lapos méretű hajlítások (akár összetett hajlítások esetén is) versenyelőnyt jelent.

• A könnyebb anyagok (alumínium, vékonyfalú acél) irányába mutató trendek a bútorokban, az autóiparban és az építészeti berendezésekben a pontos síkprofil hajlítást még kritikusabbá teszik.

Miért számítanak az előnyök?

• Precizitás és ismételhetőség: A lapos profilcsövek hajlításakor a gépnek meg kell őriznie a fal integritását és a megfelelő szöget, amit a hagyományos módszerek nem mindig biztosítanak.

• Csökkentett deformáció: Mivel a szerszámokat lapos profilokhoz tervezték, a keresztmetszet összeomlásának, ellaposodásának vagy a külső fal túlzott megnyúlásának kockázata minimális.

• Sokoldalúság: Egy gép, amely több különböző méretű és profilú szerszámot támogat, kevesebb gépet, alacsonyabb költségeket és gyorsabb váltást jelent.

• Költséghatékonyság: Kevesebb selejt, kevesebb utómunka, kevesebb állásidő a szerszámcseréhez – mindez csökkenti a hajlított alkatrészenkénti összköltséget.

• Jövőbiztosság: A tervezés bonyolultságának növekedésével (hajlított bútorok, építészeti keretek, egyedi HVAC-csatornák) a fejlett laposprofil hajlítási képességekkel rendelkező gépek egyre több használatot tesznek lehetővé.

Miért kedvező a jövő trendje

• Az egyedi és kisszériás gyártás felé való elmozdulás (a tömeggyártással szemben) azt jelenti, hogy a gépeknek rugalmasnak, precíznek és gyorsan beállíthatónak kell lenniük – a lapos csőhajlító által biztosított tulajdonságokat.

• A CNC-vezérlőkkel, szervohajtásokkal, fejlett érzékelőkkel és Ipar 4.0-s képességekkel való integráció a laposprofilú hajlítógépekbe kerül, lehetővé téve az intelligensebb gyártást, felügyeletet és automatizálást.

• A fenntarthatósági nyomás (könnyű anyagok, kevesebb kötés/hegesztés) növeli az olyan gépek iránti keresletet, amelyek tisztán hajlíthatók anélkül, hogy az anyag gyengítené vagy torzulna.

• Ahogy az építőipar, a bútoripar és az építészeti fémmegmunkálási ipar egyre gyakrabban alkalmaz lapos profilú csöveket és vizuálisan látható fémmegmunkálást, megnő az igény a tiszta, precíz hajlításokra (nincs látható szerszámnyom vagy torzulás).

Hogyan működik a lapos csőhajlító, és hogyan kell kiválasztani, működtetni és karbantartani

Hogyan működik

• A lapos profilcső a saját keresztmetszetére épített szerszámba vagy szerszámkészletbe van rögzítve.

• A gép alakító szerszámot, szorítóblokkot, ablaktörlő szerszámot (egyes kiviteleknél) és nyomópapucsot (vagy hengert) használ a középvonali sugár körüli hajlítására, miközben megtartja a metszet alakját (hasonlóan a csőhajlításhoz, de lapos profilhoz igazítva).

• A gép szabályozza a hajlítási szöget, sugarat, a szerszámok kapcsolódását, és az anyagtól függően képes kompenzálni a visszarugást.

• A speciális lapos profilú szerszámok megakadályozzák a külső fal túlzott megnyúlását és a belső fal összeomlását vagy gyűrődését – a szerszámok szükség esetén állítható támasztékokat vagy tüskéket is tartalmazhatnak.

• Hajlítás után a profil kaphat kikészítést (sorjázás, végek kiegyenesítése), de a kritikus érték az, hogy a hajlítás pontos, tiszta és szerkezetileg szilárd legyen.

Hogyan válasszuk ki a megfelelő gépet

Lapos csőhajlító kiválasztásakor vegye figyelembe a következő kritériumokat:

• Profil mérettartomány: Győződjön meg arról, hogy a gép támogatja a legnagyobb és legkisebb lapos profilt, amelyet hajlítani fog (mind szélességben, mind vastagságban).

• Minimális sugár: Győződjön meg arról, hogy a gép a kívánt minimális sugárra képes hajolni anélkül, hogy a profil megsérülne (ne feledje, hogy a lapos profiloknál a kisebb sugár növeli az összeomlás kockázatát).

• Szöglehetőség és ismételhetőség: Ellenőrizze a szögtartományt és az ismételhetőségi tűréshatárt (pl. ±0,5° vagy szűkebb).

• Szerszámcsere: Milyen gyorsan és egyszerűen lehet szerszámokat/szerszámokat váltani a különböző profilok kezelésére? Ez befolyásolja az áteresztőképességet.

• Anyagkompatibilitás: Ellenőrizze, hogy a gép megfelel-e az Ön által használt anyagtípusoknak (acél, alumínium, rozsdamentes, réz) és falvastagságnak.

• Hajtásmechanizmus és vezérlés: Az elektromos szervohajtás nagy pontosságot biztosít; a hidraulika erőt biztosít vastagabb profilokhoz; A CNC vezérlés lehetővé teszi a hajlítási programok tárolását ismételt munkákhoz.

• Támogatás és karbantartás: Válasszon ki egy olyan gyártót, aki jó globális szervizzel, elérhető pótalkatrészekkel és képzéssel rendelkezik.

• Lábnyom és jövőbeli rugalmasság: A gépnek illeszkednie kell az Ön alapterületéhez, és lehetővé kell tennie a jövőbeni fejlesztéseket (pl. automatizálás, érzékelőfigyelés).

Hogyan kell működtetni és karbantartani a legjobb eredmény érdekében

• Hajlítás előtt ellenőrizze a szerszámokat/matricákat kopás, igazítás és az adott profillal való kompatibilitás szempontjából. A kopott szerszámok növelik a torzítás kockázatát.

• Rögzítse a lapos profilt megfelelően a szerszámba, hogy megakadályozza a mozgást a hajlítás során. A hibás rögzítés a torzulás és a pontatlan hajlítás gyakori oka.

• Válassza ki a megfelelő sugár- és szögprogramot, figyelembe véve a visszarugást, az anyagtípust, a falvastagságot és a profilgeometriát.

• Figyelje a hajlítási folyamatot a ellaposodás, a ráncok vagy az összeomlás jelei miatt – különösen, ha szűk sugarú hajlítást végez lapos profilokon. A gép alkatrészeinek (bilincs, ablaktörlő matrica, támaszték) meg kell akadályozniuk ezeket a hibákat.

• Hajlítás után ellenőrizze a terméket a mérettűrések alapján: szög, sugár, metszet sértetlenség, nincs látható meghajlás vagy hajtás.

• Megelőző karbantartás: Rendszeresen ellenőrizze a hidraulikus/szervorendszert, a mozgó alkatrészek kenését, a szerszámok beállítását, a szerszám állapotát és a biztonsági berendezéseket.

• Cserélje ki a szerszámokat, ha elhasználódott: Mivel a lapos profil hajlítása nagy igénybevételt jelent a szerszámokra, a korai csere megakadályozza a selejtezést és az állásidőt.

• Képzés és biztonság: Gondoskodjon arról, hogy a kezelők megértsék a lapos profil hajlítási folyamatát, a lehetséges buktatókat (például a külső fal belső összeomlása vagy elvékonyodása) és a gép biztonságos működését.

• Nyilvántartás: Az ismételt munkákhoz mentse el a hajlítási programokat, a szerszámbeállításokat és az anyagadatokat – ez segít megőrizni a konzisztenciát az idő múlásával és csökkenti a beállítási hibákat.

Gyakori vásárlói kérdések (GYIK)

K: Mi a minimális hajlítási sugár a lapos profilú csövek esetében ezzel a géppel?
V: A minimális hajlítási sugár az anyagtól és a vastagságtól függ, de jó hüvelykujjszabály az, hogy a középvonal sugarát legalább háromszorosnak kell tartania a lapos profil teljes magasságának (vastagságának) az összeomlás vagy a gyűrődés elkerülése érdekében.
K: A szabványos körcsöves hajlítógépek hajlíthatnak-e lapos profilokat speciális szerszámok nélkül?
V: Noha egyes körcsöves hajlítók megpróbálhatnak lapított profilokat kezelni, jellemzően hiányoznak a lapos profilokhoz szükséges speciális szerszámok és támasztékok, és a szakaszok sértetlenségét okozhatják (ráncok, összeomlás, egyenetlen falvastagság). A legjobb eredmény elérése érdekében használjon kifejezetten síkprofil hajlításra tervezett gépet.

Jövőbeli trendek, márkapozícionálás és következtetések

A síkprofilú csőhajlítás jövőbeli trendjei

• Automatizálás és intelligens szerszámozás: A gépek egyre gyakrabban integrálnak érzékelőket a hajlítási erő, a szerszámkopás, a profildeformáció figyelésére, valamint valós idejű visszacsatolást biztosítanak – és összekapcsolják az Ipar 4.0 rendszerekkel az elemzés, az előrejelző karbantartás és a részleges nyomon követhetőség érdekében.

• Rugalmas gyártás: Ahogy a gyártás a kisebb tételek, a testreszabható építészeti keretek, az egyedi bútorok és a gyorsan változó formatervezés irányába tolódik el, a lapos profilú hajlítók gyors szerszámcserével, tárolt programokkal és CNC-integrációval felértékelődnek.

• Könnyű anyagok és összetett formák: Az alumínium, a vékonyfalú acél és az egzotikus ötvözetek növekvő mennyisége miatt a lapos profilú hajlítógépeknek fokozott vezérlésre és szerszámokra lesz szükségük az integritás megőrzéséhez, miközben szűkebb sugarú vagy összetettebb profilokat hajlítanak.

• Fenntarthatóság és hulladékcsökkentés: A precíziós hajlítás csökkenti a hulladék- és energiafelhasználást; a lapos profilokhoz optimalizált gépek hozzájárulnak a fenntartható gyártási gyakorlathoz.

• Globális szolgáltatások és moduláris frissítések: Ahogy a felhasználók világszerte elfogadják ezeket a gépeket, a moduláris frissítéseket (szervótól a CNC-től az automatizálásig) és a globális szervizhálózatokat kínáló gyártók kiemelkednek.

A márkaFeihongkészen áll arra, hogy kiváló minőségű Flat Pipe Bender gépeket kínáljon, amelyek megfelelnek a fenti specifikációnak és a jövőbeni követelményeknek. A modellválasztással, szerszámokkal vagy testreszabott megoldásokkal kapcsolatos kérdéseivel forduljon bizalommallépjen kapcsolatba velünkés termékszakértőink azonnal segítenek Önnek.
