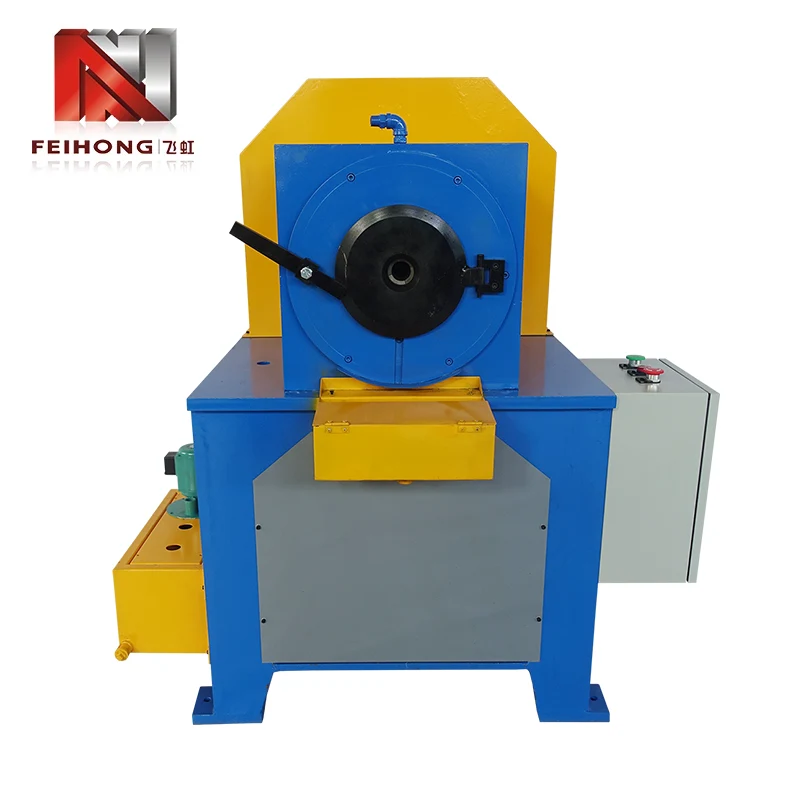

Hogyan optimalizálhatja a kalapácsoló körcsöves zsugorítógép a csőfeldolgozás munkafolyamatait több specifikációjú csőgyártáshoz?

1. Alapműködési logika a kalapács típusú csőátmérő-csökkentő berendezés mögött

A fémcső átmérőjének zsugorítása egy hidegalakítási eljárás, amely a kerek csövek külső falát összenyomja a cső külső átmérőjének egyenletes csökkentése érdekében, és a kalapácsos formázási mód folyamatos ciklikus mechanikai hatásra támaszkodik a csővégek fokozatos formálása érdekében. Az egyszeri hidraulikus extrudálástól eltérően, amely statikus nyomást fejt ki a teljes csőszakaszra, a kalapács típusú berendezések dugattyús kalapácsfejeket használnak a csőfelületre ható időszakos ütőerő kifejtésére, egyenletesen eloszlatva a formáló nyomást a cső falán, és elkerülve a statikus extrudálás során gyakran előforduló helyi deformációkat, repedéseket vagy gyűrődési hibákat.

A belső erőátviteli rendszer a főmotor forgási erejét a kalapácsegység nagyfrekvenciás, oda-vissza ütőmozgásává alakítja. Minden egyes ütési művelet egy apró alakváltozást okoz a csővégen, és folyamatos ütési ciklusok százai halmozódnak fel a szükséges átmérőjű zsugorodási méret befejezéséhez. Ez az alacsony, egypontos deformációs feszültség hatékonyan védi a vékonyfalú kerek csövek belső fémszemcseszerkezetét, és egyenletes falvastagság-eloszlást tart fenn az alakítás után, ami kritikus fontosságú olyan kész csövek esetében, amelyek szigorú mérettűrést igényelnek.

A kis szériás rendeléseket gyakori csőspecifikációváltással foglalkozó gyártóműhelyek számára ez a hatásformáló logika egyedülálló működési előnyökkel jár. A statikus hidraulikus zsugorítógépeknek hosszú nyomástartási időre van szükségük az alakítás befejezéséhez, míg a kalapácsütéses alakítás a teljes zsugorítási eljárást a cső befogása után másodperceken belül befejezi. A folyamatos ciklikus ütési mód emellett csökkenti a legtöbb hagyományos fémcsövön a segédberendezések előmelegítésének szükségességét, leegyszerűsíti a feldolgozóállomás tartószerkezeti elrendezését, és csökkenti a termelési padlón a többletterületet.

2. A kalapácscső-zsugorító berendezések teljes belső szerkezeti összetétele

2.1 Fő teljesítményű meghajtó egység

A magteljesítmény-modul egy integrált 7,5 kW-os motorral rendelkezik, amelyhez stabil hajtómű-készletek tartoznak, és közbenső energiaveszteség nélkül továbbítják az energiát a kalapács végrehajtó egységhez. A motor a zárt berendezésszekrény belsejében por- és rezgésszigetelő párnákkal van rögzítve, amelyek elnyomják a nagyfrekvenciás kalapácsos működés során keletkező mechanikai vibrációt, és csökkentik a zajos interferenciát a környező feldolgozóállomásokon. A tömített szekrényszerkezet megakadályozza, hogy fémtörmelék és hűtőkenőanyag kerüljön a motor tekercsébe, meghosszabbítva a tápegység folyamatos működési idejét hosszú műszakos gyártási körülmények között.

A sebességváltó készlet kopásálló ötvözet anyagokat használ, precíziós fogaskerekes hézagszabályozással, elkerülve a sebességváltást és a teljesítmény csillapítását több ezer munkaóra után. A beépített túlterhelés elleni védelem automatikusan megszakítja az áramellátást, ha a csőbilincs helyzete eltér, vagy idegen kemény tárgyak kerülnek a formázási területre, megakadályozva a kalapácsfej és az erőátviteli szerkezet visszafordíthatatlan károsodását.

2.2 Kalapácsütés-formázó végrehajtási egység

A kalapácsfejcsoport a cső külső falával érintkező magképző alkatrész, amely több szimmetrikus ötvözetből álló kalapácsdarabból áll, amelyek a csőszorító tengelye körül vannak elosztva. Működés közben a kalapácsdarabok a központi csőpozicionáló tengely körül forognak, miközben oda-vissza mozognak kifelé és befelé, folyamatos sugárirányú ütközőerőt hozva létre a cső felületén. Minden kalapácsdarab cserélhető kopásálló érintkezőhüvelyekkel van felszerelve, amelyek egymástól függetlenül szétszedhetők és cserélhetők anélkül, hogy a teljes kalapácsszerelvényt eltávolítanák, csökkentve a napi karbantartási nehézségeket.

A központi csőpozicionáló tokmány önközpontosító befogási kialakítást alkalmaz, és automatikusan beállítja a szorítófeszültséget a csőfal vastagságának megfelelően, hogy megakadályozza a polírozott fémcsövek felületi karcolódását. A tokmány axiális mozgólökete lefedi a gép által támogatott teljes zsugorodási hossztartományt, 150 mm-től 6000 mm-ig egyenletesen rögzíti a csöveket tengelyirányú elmozdulás nélkül az ütési formázási ciklusok során.

2.3 Forma gyorsreteszelő és pozícionáló modul

A formák határozzák meg a zsugorított csővégek külső átmérőjének végső méretét, és a kalapácsos zsugorító berendezések formarögzítő szerkezete a hagyományos csavarrögzítés helyett gyorskioldó rögzítőelemeket alkalmaz. A pozícionáló alap szabványos méretű kalibrációs skálákkal rendelkezik, amelyek lehetővé teszik a kezelők számára, hogy a csere utáni ismételt mérések nélkül pontosan beállítsák a szerszám beépítési pozícióit. Az egész forma szétszerelési és beszerelési folyamat csak a reteszelő fogantyúk egyszerű kézi forgatását igényli, így nincs szükség olyan segédszerszámokra, mint a csavarkulcsok és csavarhúzók.

3. Szabványos teljesítményparaméter-tartomány több specifikációjú csőfeldolgozáshoz

A berendezéssorozat három szabványos modellt foglal magában, amelyeket a maximális feldolgozási tartomány szerint osztályoznak, egységesítve a magteljesítmény-konfigurációt, miközben kibővítik az alkalmazkodóképességet a különböző csőátmérő-intervallumokhoz. A teljes paraméterválaszték az apró precíziós vékony csövektől a vastag ipari fűtőcsövekig terjed, teljes mértékben lefedi a hardver-, fűtőberendezés- és precíziós műszergyártó iparágakban használt főbb csőtípusokat. Az alábbi táblázat a teljes berendezéssorozaton megosztott egységes feldolgozási kapacitásmutatókat tartalmazza:

Az egységes 7,5 kW-os teljesítménykonfiguráció egyenletes ütési erőkibocsátást biztosít, függetlenül attól, hogy legalább 2 mm-es mikrocsöveket vagy legfeljebb 40 mm vastag falú csöveket dolgozna fel. Ultrahosszú, közel 6000 mm-es csövek esetén a berendezés együttműködhet külső segédcsőtartó keretekkel a vízszintes csőelhelyezés fenntartása érdekében, elkerülve a csőhajlítási deformációt, amelyet a hosszú hosszúságú alakítási műveletek során az önsúly okoz. A pozicionáló tokmány állítható befogási feszültsége a vékonyfalú rézcsövekhez, a közepes acélcsövekhez és a vastag rozsdamentes acélcsövekhez is igazodik anélkül, hogy az alakítás után felületi benyomódást okozna.

4. A gyors szerszámcsere mechanizmus csökkenti a berendezések leállási idejét a gyártósorokon

A gyakori szerszámcsere a gyártósor stagnálását okozó fő tényező a vegyes, több specifikációra vonatkozó kis tételes megrendeléseket kapó gyártók számára. A hagyományos csőzsugorító gépek többcsoportos csavarrögzítő formákat alkalmaznak, amelyek miatt a kezelőknek legalább 30 percet kell tölteniük a szerszámok szétszerelésével, kalibrálásával és rögzítésével, amikor csőméretet váltanak, és az ismételt szétszerelés könnyen a menet elcsúszásához és a formaalapok pozicionálási eltéréséhez vezet, ami befolyásolja a kész cső méretének konzisztenciáját.

A kalapács típusú csőzsugorító berendezésbe épített gyors formacsere szerkezet újratervezi a teljes formazárási logikát, eltávolítja az összes rögzített csavarelemet, és rugós összenyomásos gyorszár fogantyúkat alkalmaz. A műveletsor egy egyszerű, három lépésből álló sorozatot követ bonyolult kalibrálási munka nélkül:

• Engedje el az oldalsó rögzítő fogantyút a felső formapozicionáló fedőlemez felemeléséhez
• Vegye ki a régi formázó formát, és helyezze az új méretű formát a szabványos pozicionáló horonyba
• Nyomja le a fedőlemezt, és rögzítse a fogantyút a forma pozicionálásának és rögzítésének befejezéséhez

A teljes műveleti folyamat 10 percen belül befejezhető egyetlen kezelő által segédszerszámok nélkül, közvetlenül a szerszámcsere leállási idejét több mint kétharmaddal csökkentve a hagyományos csavarral rögzített berendezésekhez képest. A szabványosított pozicionáló horony kiküszöböli a kézi kalibrálás lépéseit, a formaalapba beépített skálajelek pedig biztosítják, hogy minden új forma azonos vízszintes és függőleges helyzetben kerüljön beépítésre, így a zsugorcsövek mérettűrése nem fog ingadozni minden egyes formacsere után.

Azoknál a gyártóműhelyeknél, ahol a napi specifikációkat több mint ötször váltják át, ez a gyors cseremechanizmus nagymértékben javítja a berendezés hatékony munkaidejét minden műszakban. Az üzemeltetőknek már nem kell hosszú várakozási időt lefoglalniuk a szerszámbeállításhoz, a gyártósor folyamatos feldolgozási ritmusa pedig folyamatosan fenntartható, hatékonyan növelve a munkanaponként feldolgozott kész csövek teljes számát anélkül, hogy a munkaerő-ráfordítás és a műszakok meghosszabbodnának.

5. Fő alkalmazási csőtípusok, amelyek alkalmasak kalapácsos zsugorformázó technológiára

A kalapácsos zsugorításos megmunkálásra jellemző ütésalakítás enyhe, szétszórt deformációs erőt hoz létre, így a különböző falvastagságú és fémanyagú csőtermékek széles választékához illeszkedik. A precíziós gyártási iparágakban használt több főbb csőkategória további hideg vagy meleg előkezelési eljárások nélkül képes befejezni az átmérőcsökkentést ezen a berendezésen, beleértve az alábbiakban felsorolt ​​négy magcsőtípust:

5.1 Gong-Tip csövek hardverdekoratív alkatrészekhez

A Gong-hegyű csövek sima és egyenletes zsugorodást igényelnek egyetlen csővégen, felületi karcolás nélkül, a vékonyfalú sárgaréz és alumíniumötvözet gong-hegyű csövek pedig hajlamosak megrepedni statikus hidraulikus extrudálási nyomás hatására. A kalapácsos alakítás ciklikus, alacsony feszültségű ütési módja érintetlenül tartja a cső felületét, miközben befejezi az átmérő csökkentését, megőrzi a dekoratív csövek polírozását anélkül, hogy az alakítás után másodlagos felületi polírozást végezne.

5.2 Egyfejű és kétfejű precíziós műszercsövek

A precíziós műszer egy- és kétfejű csöveinek szigorú követelményei vannak a zsugorított végek koaxialitása tekintetében, és az inkonzisztens statikus nyomás a kétfejű csövek két végén eltolt deformációt okoz. A szimmetrikus eloszlású kalapácsfejcsoport egyenletes sugárirányú ütőerőt fejt ki a cső központi tengelye körül, biztosítva, hogy a zsugorodási szakasz tökéletes koaxiális legyen az eredeti csőtesttel, megfelelve a precíziós érzékelő műszerek és vizsgálóberendezések összeszerelési tűrésszabványának.

5.3 Forrócsatornás fűtőcsövek fröccsöntő berendezésekhez

A forrócsatornás fűtőcsövek a közepesen vastag falú rozsdamentes acélcsövek közé tartoznak, amelyek stabil zsugorodást igényelnek, hogy illeszkedjenek a műanyag formák belső beépítési üregébe. A 7,5 kW-os stabil ütőteljesítmény egyenletesen összenyomja a vastag rozsdamentes acél csőfalakat, elkerülve az egyenetlen extrudálási erő által okozott helyi csőfal elvékonyodását. A kialakított fűtőcsövek egyenletes falvastagságot tartanak fenn a zsugorodási szakasz körül, így biztosítják az egyenletes hővezetési teljesítményt a formafutóba történő beszerelés után.

5.4 Egyedi, több specifikációjú kis tételű kerek csövek

Sok fémfeldolgozó gyár hetente kap elszórt kis tételes megrendeléseket több tucat különböző csőátmérővel. A kalapácsos zsugorító berendezések gyors formacsere-teljesítménye lehetővé teszi a gyors váltást a különböző csőspecifikációk között, így szükségtelenné válik több különálló csőzsugorító gép konfigurálása a különböző méretű rendelésekhez. A kis- és közepes méretű feldolgozógyártók egyetlen berendezésre támaszkodhatnak a 2–40 mm-es feldolgozási tartományon belüli körcsöves termékek belső átmérőcsökkentési feldolgozási feladatainak elvégzésében.

6. A kalapácsos zsugorító szerkezet és a hidraulikus csőzsugorító berendezés összehasonlítása

A jelenlegi fémcső-megmunkálási piacokon két fő csőzsugorító alakítási technológia dominál: hidraulikus statikus extrudálás és kalapácsos ciklikus ütésformázás. Minden szerkezet rendelkezik megfelelő gyártási forgatókönyvekkel, és a megfelelő berendezés kiválasztásával a sarzsméret, a csőanyag és a specifikáció kapcsolási gyakorisága szerint elkerülhető az össze nem illő berendezések teljesítménye, ami korlátozza a termelés hatékonyságát. A működési logika és az alkalmazási forgatókönyvek közötti alapvető különbségek világosan láthatók a következő összehasonlító elemzésben:

6.1 Forming Force Alkalmazási mód különbség

A hidraulikus zsugorítógépek egyszeri statikus nyomást fejtenek ki a teljes zsugorodási szakaszra, és egyetlen nyomástartási ciklusban fejezik be az alakítást. A pillanatnyi nyomásérték magas, vastag falú, nagy keménységű szénacél csövekhez alkalmas, de vékony puha fémcsöveken könnyen előállítható felületi ráncok és falvastagság-egyenetlenségek. A kalapácsos zsugorító berendezések több száz alacsony intenzitású ütési cikluson keresztül halmozzák fel az apró deformációkat, egyenletesen elosztva az alaki feszültséget a csőfalon, ami barátságosabb a vékonyfalú réz-, alumínium- és polírozott dekorcsövekhez, amelyeknek szigorú felületminőségi követelményei vannak.

6.2 Gyártósor-terület- és segédberendezés-igény

A hidraulikus csőzsugorító gépekhez hozzáillő hidraulikaolaj-állomásokra, olajhűtő-cirkulációs rendszerekre és nyomásszabályozó segédkomponensekre van szükség, amelyek extra alapterületet foglalnak el a fő géptest mellett. A Hammer típusú berendezések egyetlen zárt szekrénybe integrálják az összes teljesítmény- és végrehajtási alkatrészt, független hidraulikus támasztórendszerek nélkül, így közel negyven százalékkal csökkentik a padló teljes kihasználtságát. A korlátozott felszerelési hellyel rendelkező kompakt gyártóműhelyek esetében a kalapácsos zsugorító berendezések nyilvánvaló elrendezési előnyökkel rendelkeznek.

6.3 Specifikáció Kapcsolási hatékonysági hézag

A legtöbb hidraulikus zsugorítógép rögzített formacsoportokat használ, amelyek több csavarral vannak rögzítve, és a formacsere átlagosan meghaladja a 30 percet. A kalapácsos zsugorító berendezések gyors, gyorskioldó formaszerkezete 10 percen belül szabályozza a teljes csereidőt, ami nyilvánvaló hatékonysági előnyöket biztosít a gyakori specifikációváltásokkal és kis tételes megrendelésekkel rendelkező gyárak számára. Rögzített egycsöves méretű tömeggyártó sorok esetén a nagyobb egyedi alakítónyomású hidraulikus berendezések nagyobb egy darabból álló feldolgozási sebességgel rendelkezhetnek, de a kalapácsos berendezések átfogó hatékonyságot érnek el a vegyes specifikációjú, rugalmas gyártási környezetekben.

7. Működési szabványosítás az öntőformák élettartamának meghosszabbítása érdekében

Az öntőformák a csőzsugorító berendezések fő fogyóelemei, és a szabványosított napi műveleti lépések hatékonyan csökkenthetik a forma belső felületeinek rendellenes kopását, karcolódását és deformációját, meghosszabbítva az egyes szerszámkészletek használhatósági ciklusát, és csökkentve a feldolgozó műhelyek hosszú távú alkatrészcsere költségeit. A szabványosított működési normák teljes készlete három fő összeköttetést fed le a berendezés működése előtt, alatt és után:

• Üzemeltetés előtti formaellenőrzés: Törölje le a formák belső formáló felületét tiszta puha ruhával, hogy eltávolítsa a fémport és a maradék kenőanyagot; ellenőrizze, hogy nincsenek-e apró gödrök és karcolások a forma belső falán, feldolgozás előtt cserélje ki a kopott formákat, ha felületi sérülés van
• Üzem közbeni cső előkezelés: Vigyen fel vékony réteg speciális fémképző kenőanyagot egyenletesen a csővégekre a befogás előtt, csökkentse a súrlódást a cső külső fala és a forma belső felülete között az ütőformázás során, hogy elkerülje a penész felületi kopását.
• Üzemeltetés utáni penészkarbantartás: A napi gyártási műszak végén szerelje szét a formákat és áztassa be rozsdagátló tisztítófolyadékba, szárítsa meg teljesen és tárolja zárt pormentes tárolódobozokban, hogy megakadályozza a penészötvözet felületének oxidációs rozsdáját.

A nem megfelelő műveletek, mint például a kenetlen nyers csövek feldolgozása vagy a keményfém törmelék bekeverése a formaüregbe, visszafordíthatatlan karcolási nyomokat okoz a formaképző felületen. Amint karcolások jelennek meg a forma belső falán, a zsugorított csővégek megfelelő lineáris bemélyedési hibákat hordoznak, amelyeket nem lehet kiküszöbölni polírozási utómunkával. A szabványos karbantartási lépések szigorú végrehajtása több mint ötven százalékkal meghosszabbíthatja az egyes szerszámcsoportok szervizciklusát, csökkentve a szerszámbeszerzés gyakoriságát és a szerszámcsere okozta berendezések leállását.

A napi karbantartási szabályok mellett a rendszeres berendezés-ellenőrzési ciklusoknak tartalmazniuk kell a kalapácsfej-hézag kalibrálását is. A túlzott hézag a kalapácsfej és a forma között instabil csőformáló mérethez vezet, míg a túl kicsi hézag felgyorsítja a kalapács és a formaelemek kölcsönös kopását. A kalapács-szerelvény-hézag hetente a berendezés üzemóráinak megfelelően történő beállítása a gyárilag kalibrált standard értékeken belül tartja az illeszkedési rést, kiegyensúlyozva a késztermék méretpontosságát és a forma kopási sebességét.

8. Közös gyártási elrendezés illesztési sémák csőzsugorító berendezésekhez

Különböző gyári gyártósor-elrendezések határozzák meg az elhelyezési módot és a csőzsugorító berendezések által igényelt segédeszközöket. Három kiforrott elrendezési sémát alkalmaznak széles körben a fémcső-feldolgozó gyártók a műhelytér mérete és a feldolgozási folyamatok sorrendje szerint, amelyek mindegyike különböző gyártási üzemmódokhoz illeszkedik:

8.1 Független egyállomásos feldolgozási elrendezés

Ez az elrendezés a kisméretű feldolgozó műhelyekre vonatkozik, ahol szétszórt független megrendelés-feldolgozással egy kalapácsos zsugorítógépet helyeznek el önálló feldolgozóállomásként, elválasztva a vágó-, polír- és menetvágó berendezésektől. A független állomás környező üzemi teret tart fenn a hosszú csövek kézi be- és kirakodásához 6000 mm-es hosszon belül, és mozgatható anyagtároló állványok helyezhetők el a gép mellett a nyers csövek és késztermékek elkülönített tárolására. A független elrendezésnek nem kell kapcsolódnia az elülső és hátsó feldolgozó berendezésekhez szállítóvezetékeken keresztül, alacsony átalakítási költséggel az újonnan épült kis feldolgozó műhelyek számára.

8.2 Lineáris szerelővonalhoz csatlakoztatott elrendezés

A folyamatos megrendelt feldolgozási folyamattal rendelkező közepes méretű gyártók lineáris összeszerelősor-elrendezést alkalmaznak, és a zsugorító berendezést a csővágó állomás és a felületkezelő állomás között helyezik el. A rövid távolságú görgős szállítókeretek a géptest mindkét oldalán illeszkednek, hogy a vágott nyers csöveket automatikusan a befogótokmányba továbbítsák, és a formált zsugorított csöveket a következő polírozási eljárásokhoz küldjék. Az integrált lineáris elrendezés csökkenti a félkész csövek kézi kezelési gyakoriságát, csökkenti a munkaintenzitást és elkerüli a felületi karcolódást a kézi átvitel során.

8.3 Többgépes párhuzamos, rugalmas gyártási elrendezés

A vegyes ömlesztett megrendeléseket fogadó nagy feldolgozóüzemek több kalapácsos zsugorítógépet állítanak be párhuzamos elrendezésben, közös nyersanyagtárolóval és egységes késztermék-válogató területtel a berendezéscsoportok közepén. Mindegyik gép önállóan képes különböző csőspecifikációkat feldolgozni anélkül, hogy a szomszédos berendezéseket zavarná, és a kezelők egyidejűleg két-három gépet is átvehetnek a kalapácsos zsugorító berendezések egyszerű automatikus rögzítési és alakítási működési logikájának köszönhetően. A párhuzamos elrendezés nagymértékben javítja a teljes rendelés-szállítási kapacitást a termelési csúcsszezonokban anélkül, hogy jelentősen megnövelné a műhely alapterületét.

9. Gyakran ismételt műszaki kérdések a csőkalapácsos zsugorítással kapcsolatban

10. Személyre szabott feldolgozási megoldások elérése a precíziós csőalakításhoz

Minden fémcső-feldolgozó üzem egyedi gyártási igényekkel rendelkezik a terméktípusok, a rendelési tételek mérete és a műhelyelrendezési feltételek alapján, így a szabványos sorozatú berendezések testreszabott segédkomponensekkel illeszthetők a személyre szabott feldolgozási követelményekhez. A személyre szabható kiegészítő konfigurációk közé tartoznak a hosszú csöves automata tartókeretek, az automatikus adagoló görgős asztalok, a speciális karcolásgátló belső hüvelyek és a digitális méretű kijelzőmodulok, amelyek szabadon kombinálhatók a tényleges gyártási igényeknek megfelelően a gép magkalapácsképző szerkezetének módosítása nélkül.

Zhaoqing Feihong Machinery & Electrical Co., Ltd.fejleszti és gyártja a teljes sorozatú kalapács típusú csőzsugorító berendezéseket, optimalizálva a szerkezeti tervezést és a feldolgozási paramétereket a több iparágból származó fémcső-feldolgozó gyárakból származó több éves helyszíni gyártási vizsgálati adatok alapján. Minden berendezésmodell folyamatos működési öregedési teszten esik át a kiszállítás előtt, igazolva az ütőformázó erő stabilitását, a formára záródó mechanizmust és a hosszú távú működési teljesítményt vegyes specifikációjú feldolgozási körülmények között.

Azon gyártók számára, akik olyan flexibilis csőalakító berendezéseket keresnek, amelyek alkalmasak több specifikációjú kis tételes csőgyártásra, a gépi feldolgozási paraméterek és a belső terméksorok egyezési fokának értékelése a kulcsfontosságú lépés a megfelelő formázóberendezés kiválasztásához. A gyors szerszámcsere, a széles csőátmérő feldolgozási tartomány és az integrált kompakt szerkezet alapvető előnyei megbízható választássá teszik a kalapácsos zsugorító berendezéseket a rugalmas precíziós csőfeldolgozó műhelyek számára.

A diszpergált, alacsony feszültségű ütési formázási mód elkerüli a statikus extrudálás során gyakori minőségi hibákat, csökkenti a kész zsugorcsövek selejtezési arányát, és egyszerűsíti a feldolgozás utáni polírozási és korrekciós eljárásokat. A gyártócsapatok a specifikációváltás miatti gyakori leállítási beállítások nélkül a stabil folyamatos csőalakításra összpontosíthatnak, javítva a teljes csőfeldolgozási munkafolyamat zökkenőmentességét a nyersanyagvágástól a késztermék kiszállításáig.

Azon gyárak számára, amelyek rendszeresen frissítik a csőtermékek specifikációit, és vegyes kisszériás megrendeléseket kapnak, a kalapácsos formázási technológia által biztosított átfogó működési rugalmasság olyan stabil, hosszú távú gyártási előnyöket biztosít, amelyekhez az egyedi specifikációjú, dedikált zsugorító berendezések nem férnek hozzá. A sorozatberendezések szabványosított paraméter-tartománya lefedi a legtöbb főbb kerek csőalakítási igényt a hardver-, fűtőberendezés- és precíziós műszergyártási ágazatokban, csökkentve a több különálló alakítógép alkalmazásának szükségességét a különböző csőátmérők kezelésére.

A belső feldolgozási termékek csőanyagának, csőátmérő-tartományának és zsugorodási hosszának megerősítése után a gyártásvezetők célzott berendezés-konfigurációs javaslatokat és részletes műszaki paraméter-bevezetést kaphatnak, hogy megfeleljenek a tényleges műhelyelrendezésnek és a napi gyártási kapacitásigénynek. Egyedi kiegészítő szerkezeti tartozékok a standard géptesthez adhatók a félautomata adagolás és ürítés megvalósításához, tovább csökkentve a kézi műveletek lépéseit a folyamatos feldolgozási műszakok során.

A berendezés műszaki mérnökei a gyári telephely méretének és feldolgozási sorrendjének megfelelően rendezhetik a célzott elrendezési sémákat és a működési specifikációs dokumentumokat, segítve a termelési csapatokat a stabil berendezések üzembe helyezésében és a gyors munkások kezelésében a berendezések megérkezése után. A teljes szállítás utáni műszaki útmutatás kiterjed a penészkarbantartási szabványokra, a berendezések napi ellenőrzési ellenőrző listáira és a gyakori formázási hibák kiigazítási módszereire, amelyek támogatják a csőzsugorító feldolgozóállomások helyszíni hosszú távú stabil működését.
