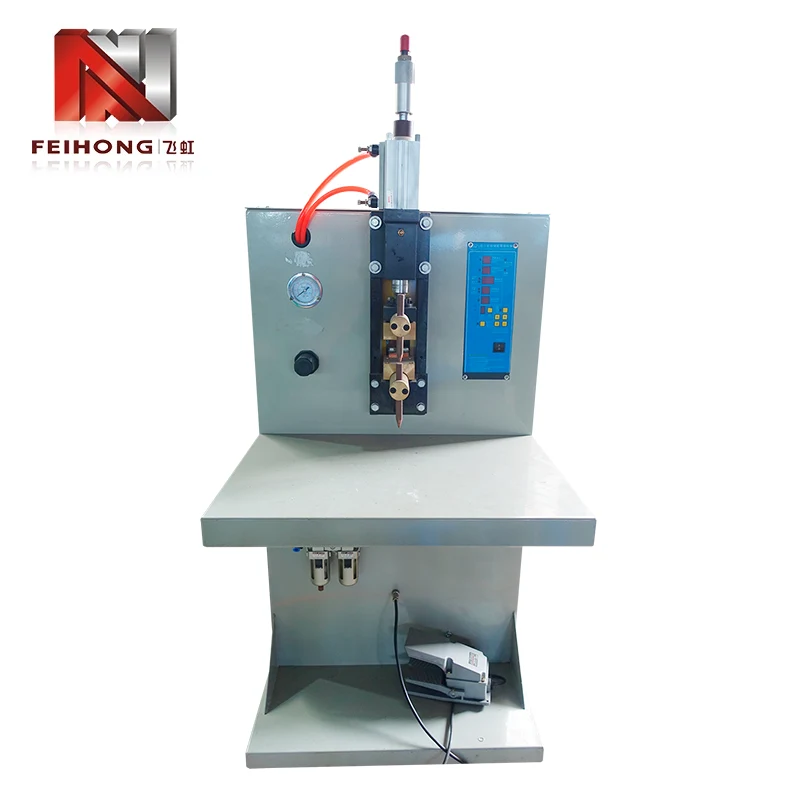

Ponthegesztő vezetékoszlopok és csatlakozósaru hegesztéséhez

A Feihong® ponthegesztő vezetékoszlopok és sorkapocssaruk hegesztésére kifejezetten olyan elektromos fűtőcsövek gyártói számára készült, akik megkövetelik az ólomrudak (vagy ólomoszlopok) és a sorkapocssaruk közötti tökéletes illesztési összhangot. Komplett fűtőcsövek gyártósorok szállítójaként a Feihong® integrálja ezt a hegesztőt csőtöltő-, tömítő- és vizsgálóállomásokkal. A gép háromfázisú 380 V-os, háromfázisú 220 V-os vagy egyfázisú 220 V-os tápellátást fogad el, 2 KVA névleges teljesítménnyel és 0 és 435 V között folyamatosan állítható kondenzátorfeszültséggel. Pneumatikus elektróda erőrendszere a gyors kondenzátorkisüléssel kombinálva rövid időtartamú impulzust ad, amely szilárdtest hegesztést hoz létre minimális hőhatászónával – megőrzi az ólomoszlop mechanikai szilárdságát, miközben 100 µΩ alatti elektromos érintkezési ellenállást biztosít. A 8 órás műszakban bevált 30 000 csatlakozási teljesítményével ez a hegesztőgép megfelel a nagyüzemi fűtőcsőgyártás volumenigényének, miközben megismételhetősége csökkenti az utómunkálatokat és a helyszíni hibákat.

Az ólomoszlop-hegesztések kritikus szerepe a fűtés teljesítményében

A fűtőcsőben a belső ellenálláshuzal és a külső kapocssaru közötti kapcsolat a leginkább meghibásodásra hajlamos interfész. A nagy ellenállású kötés helyi hőt termel, felgyorsítja az oxidációt, és végül megnyitja az áramkört. Ez a hegesztőgép három célzott tervezési lehetőséggel kezeli ezeket a meghibásodási módokat.

• 1. Energia pontosság:a kondenzátor feszültség beállítása (0-435 V) lehetővé teszi a finomhangolást a különböző anyagkombinációkhoz – például a nikkel-króm huzal a rézsarukhoz kisebb energiát igényel, mint a rozsdamentes a rézhez.
• 2. Elektróda erőstabilitás:a pneumatikus rendszer állandó szorítónyomást (±2%) tart fenn, függetlenül az üzemi levegő ingadozásától, így egyenletes érintkezési ellenállást biztosít a kiürítés előtt.
• 3. Impulzus időtartamának szabályozása:a rögzített kisülési idő (≈8 ms) a vékony keresztmetszetű alkatrészekhez van optimalizálva, megakadályozva az átolvadást, miközben teljes olvadást ér el.

Ezek a tulajdonságok közvetlenül az alacsonyabb selejtezési arányt és a fűtőelem hosszabb élettartamát eredményezik, amelyek a fűtőcsövek gyártóinak elsődleges prioritásai.

Elektróda konfigurálása és karbantartása terminálhegesztéshez

Az ólomoszlopok hegesztésére szolgáló ponthegesztőgép és a csatlakozósaru gyakran sárgarézből vagy ónozott rézből készül, amelyek eltérő termikus tulajdonságokkal rendelkeznek, mint az ólomoszlopok. Az elektróda megfelelő tervezése és karbantartása elengedhetetlen a konzisztens hegesztések eléréséhez, ragadás vagy túlzott bemélyedés nélkül. A Feihong® alkalmazásmérnökei a következő gyakorlatokat javasolják.

• 1. Az elektróda anyagának kiválasztása:a réz alapú kapcsokhoz a diszperziós szilárdságú réz (pl. Cu-Al2O3) biztosítja a vezetőképesség és az alakváltozással szembeni ellenállás legjobb egyensúlyát; az acél csatlakozókhoz a wolfram-réz előnyös.
• 2. A hegy geometriája:a felső elektródán lévő kis sugár (R2-R3) az áramot koncentrálja, hogy egyenletes rögöt kapjon, míg az alsó elektródának laposnak vagy enyhén domborúnak kell lennie, hogy az elhajlás nélkül támassza az ólomoszlopot.
• 3. Tisztítás és öltözködés:Az oxid felhalmozódása a hegyen növeli az érintkezési ellenállást és fröccsenést okoz. Minden 500–800 hegesztés után egy finom reszelővel vagy elektródával végzett könnyű kötözés helyreállítja a formát és eltávolítja a szennyeződéseket.
• 4. Hűtővíz (opcionális):A folyamatos nagy igénybevételű ciklusokhoz vízhűtéses elektródatartók állnak rendelkezésre a túlmelegedés megelőzése és a hegykopás csökkentése érdekében.

Ezen irányelvek elfogadása segít megőrizni a hegesztési varrat minőségét a hosszú gyártási folyamatok során, és meghosszabbítja az elektródák élettartamát, csökkentve a fogyóeszközök költségeit és az állásidőt.

Paraméterhangolás különböző anyagpárokhoz

Ennek a hegesztőgépnek a sokoldalúságát az állítható kondenzátorfeszültség és a pneumatikus nyomás adja. Azonban az optimális kombináció megtalálása egy adott anyagpárhoz szisztematikus tesztelést igényel. Az alábbi táblázat kiindulási pontokat ad a szokásos fűtőcső anyagok alapján.

Lead Post anyag	Terminál anyaga	Kondenzátor feszültség (V)	Elektróda erő (kN)
Ni-Cr ötvözet (ø 2,5 mm)	Sárgaréz (t=0,8 mm)	280-320	1,8-2,2
Rozsdamentes acél (ø3,0 mm)	Réz (t = 1,0 mm)	340-380	2,0-2,5
Rézbevonatú acél (ø2,0 mm)	Ónozott réz	220-260	1,5-1,8
Inconel (ø2,8 mm)	Nikkelezett acél	300-350	2,2-2,6

Ezek az értékek kezdeti javaslatok; a végső beállításokat a hegesztési rög átmérőjének (cél 1,2-1,5× huzalátmérő) és a húzási teszt szilárdságának ellenőrzésével kell érvényesíteni. A Feihong® üzembe helyezési szolgáltatásunk részeként helyszíni paraméteroptimalizálást biztosít.

A termelékenység növekedése és valós esetpélda

A hagyományos váltakozó áramú ponthegesztőről erre a kondenzátorkisütéses gépre váltás gyakran azonnali javulást eredményez mind a sebesség, mind a minőség terén. Egy guangdongi közepes méretű fűtőcsöves üzem három régebbi egységet két FH-149A gépre cserélt, és a következő eredményeket érte el hat hónap alatt.

• 1. Az áteresztőképesség növekedése:minden gép folyamatosan 30 000 hegesztést készít műszakonként, ami megegyezik a korábbi 1,5 gép teljesítményével, így alapterületet szabadít fel.
• 2. Selejt csökkentése:az ólomoszlopos hegesztés selejtezési aránya 1,8%-ról 0,2%-ra esett vissza, így évente körülbelül 120 000 kész csövet takarítanak meg.
• 3. Energiatakarékosság:a kondenzátor-kisütés elve hegesztésenként 40%-kal kevesebb energiát fogyaszt a régi váltakozó áramú egységekhez képest, így évente több mint 2000 dollárral csökkenti az áramszámlát.
• 4. Üzemeltetői elfogadás:az egyszerű feszültség- és nyomásmérő vezérlők két napról négy órára csökkentették az edzési időt.

Ezek a kézzelfogható előnyök azt mutatják, hogy a speciális hegesztőgépbe történő befektetés gyorsan megtérül, miközben javítja a gyártás általános stabilitását.

Gyári tesztelés és minőségi tanúsítványok

A Feihong® gyárat elhagyó minden gép átfogó vizsgálati protokollon megy keresztül, amely szimulálja a tényleges gyártási körülményeket. Hat dedikált műhelyünk (megmunkálás, elektromos szerelés, transzformátor tekercselés, kondenzátor alakítás, festés és végső összeszerelés) lehetővé teszi számunkra a minőség ellenőrzését az alapanyagoktól a késztermékekig.

• 1. Kondenzátortelep teszt:minden kondenzátor ESR-re és kapacitásra van mérve; az összeszerelt bankot 500 töltési-kisütési ciklusnak vetik alá maximális feszültség mellett a stabilitás ellenőrzése érdekében.
• 2. Pneumatikus áramkör vizsgálata:a henger löketét és nyomását egy kalibrált mérőműszerrel ellenőrzik linearitás és ismételhetőség szempontjából.
• 3. Hegesztési teljesítmény teszt:szabványos tesztszelvény-készlet (Ni-Cr huzal a rézsaruhoz) össze van hegesztve; a rög átmérőjét és szakítószilárdságát rögzítik, és meg kell felelniük a belső előírásoknak.
• 4. Elektromos biztonság:a szigetelési ellenállást, a dielektromos szilárdságot és a földelés folytonosságát az IEC 60204-1 szerint tesztelték.

Minden hegesztő vezetékoszlophoz és csatlakozósaruhoz való ponthegesztőhöz tartozik egy vizsgálati tanúsítvány és 12 hónapos jótállás, amely minden kopásálló alkatrészre vonatkozik. Helyi pótalkatrész-készletet is tartunk a gyors csere érdekében.

Gyakran ismételt kérdések a kapocshegesztéssel kapcsolatban

K: Hogyan akadályozhatom meg a kapocssaruk elszíneződését hegesztés után?
V: Az elszíneződést a túlzott hő okozta oxidáció okozza. Csökkentse a kondenzátor feszültségét 10 V-os lépésekben, amíg a hegesztési varrat még erős, de a saru meg nem tartja eredeti színét. Győződjön meg arról is, hogy az elektróda erő elegendő a jó érintkezés fenntartásához – az alacsony erő ívképződést és túlmelegedést okozhat.

K: Ez a hegesztő képes kezelni az előre felvitt forraszanyaggal vagy bevonattal ellátott ólomoszlopokat?
V: Igen, de előfordulhat, hogy a feszültséget kissé alacsonyabbra kell állítani (10-15%-kal), mert a bevonat csökkentheti az érintkezési ellenállást. A bevonatot lehetőleg a hegesztési területről célszerű megtisztítani, vagy próbaüzemet végezni az optimális paraméterek meghatározásához.

K: Milyen gyakran kell cserélnem a kondenzátortelepet?
V: Normál használat mellett (30 000 hegesztés/váltás, egy műszak) az elektrolitkondenzátorok tervezett élettartama körülbelül 5-7 év vagy 1 millió töltési ciklus. Javasoljuk az éves kapacitásellenőrzést; ha az érték 15%-nál nagyobb mértékben csökken, csere javasolt.

K: Mi a minimális rendelési mennyiség ehhez a géphez?
V: A standard modellhez nincs MOQ. Egyedi egységeket és gyártósoros csomagokat is értékesítünk. A szállítási időről és az árakról érdeklődjön értékesítési csapatunknál.
